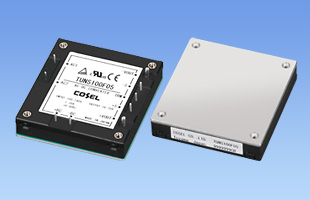

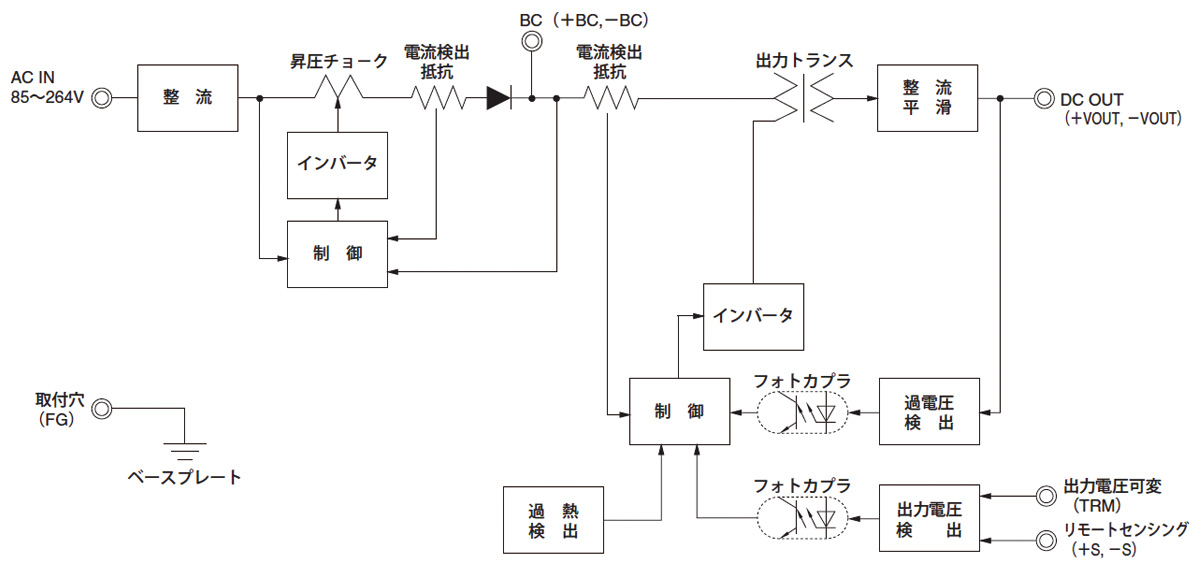

TUNS100F｜TUNSシリーズ｜電源｜製品情報

TUNSシリーズ

定格入力：AC85 ～ 264V 1Φ
定格出力電力：100W
出力電圧：5V、12V、24V

ブリックサイズAC-DCコンバータ
高調波電流規制対応
出力電圧可変可能

無償補償期間5年

ヒートシンク

種類	型番	説明	PDF	DXF
ヒートシンク
	F-CBS-F1	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（横型）	PDFダウンロード	-
	F-CBS-F2	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（縦型）	PDFダウンロード	-
	F-CBS-F3	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（横型）	PDFダウンロード	-
	F-CBS-F4	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（縦型）	PDFダウンロード	-
	F-CBS-F5	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（横型）	PDFダウンロード	-
	F-CBS-F6	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（縦型）	PDFダウンロード	-

取扱説明
別売りオプションパーツ
アプリケーションマニュアル
パターンレイアウトデータ

※掲載していない資料もあります。詳しくはお問い合せください。

TUN⁽¹⁾　S⁽²⁾　100⁽³⁾　F⁽⁴⁾　05⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
T：ヒートシンク取付け穴
（Φ3.4 貫通穴）

機種		TUNS100F05	TUNS100F12	TUNS100F24
入力電圧		AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※
出力	電力	100.0W	100.8W	100.8W
	電圧・電流	5V 20A	12V 8.4A	24V 4.2A
	電圧可変範囲	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能4.50 ～ 6.00V	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能10.80 ～ 13.20V	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能21.60 ～ 26.40V
適応規格	安全規格	UL60950-1, C-UL (CSA60950-1), EN62368-1
構造	外形寸法（W×H×D）	58.4×12.7×61.0mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ
	推定寿命データ	-	-	-
	EMCデータ
	信頼性
	MTBF
