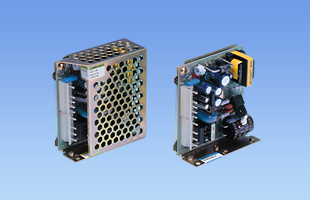

MMC8A｜MMCシリーズ｜電源｜製品情報

MMCシリーズ

定格入力：AC85 ～ 132V 1Φ
定格出力電力：8W
出力電圧：+5V/+12V/-12V、+5V/+15V/-15V、+5V/+12V/-5V

小型、軽量、低価格
突入電流防止回路、過電流保護回路付
V1とV2、V3は絶縁
V1、V2、V3とも出力電圧安定化

無償補償期間2年

DINレール取付金具、ハーネス

種類	型番	説明	PDF	DXF

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

MMC⁽¹⁾　8A⁽²⁾　-　1⁽³⁾　-　□⁽⁴⁾　

(1)シリーズ名
(2)定格出力電力
(3)出力電圧の種類
(4)オプション
G：低漏洩電流
N：ケースカバー付

機種		MMC8A-1	MMC8A-2	MMC8A-3
入力電圧		AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V
出力	電力	8.4W	8.5W	7.7W
	電圧・電流	V1：+5V 1.2A V2：+12V 0.1A V3：-12V 0.1A	V1：+5V 1.1A V2：+15V 0.1A V3：-15V 0.1A	V1：+5V 1.2A V2：+12V 0.1A V3：-5V 0.1A
	電圧可変範囲	5.00 ～ 5.25V内部固定内部固定	5.00 ～ 5.25V内部固定内部固定	5.00 ～ 5.25V内部固定内部固定
適応規格	安全規格	UL60950-1, C-UL, 電安法準拠
構造	外形寸法（W×H×D）	27×74×685mm
構造	冷却方法	自然空冷
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ	-	-	-
	信頼性
	MTBF
