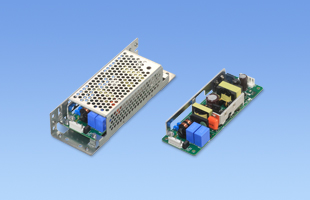

LHA75F

新製品
推奨品
UL62368-1
C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
EN62368-1
電安法準拠

定格入力：AC85 ～ 264V 1Φ
定格出力電力：75W
出力電圧：3.3V、5V、12V、15V、24V、36V、48V

基板単体の汎用電源
ワイド入力
高調波規制対応

無償補償期間5年（取扱説明書参照）

LHAシリーズのここがスゴイ

独自のゼロボルトスイッチング回路により、低ノイズ化と電源効率の向上を実現。
従来比で最大50％の体積低減により、レイアウトの自由度向上と環境負荷低減に貢献。
LHA150F/300Fは過電圧カテゴリⅢ（EN62477-1）取得で装置の小型・軽量化にも最適です。

技術的特徴

基板単体
SN：シャーシ・カバー付タイプ

種類	型番	説明	PDF	DXF
ハーネス
	H-IN-5	入力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-IN-10	入力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-IN-12	入力用ハーネス（メーカ：Tyco Electronics）です。	PDFダウンロード	-
	H-OU-18	出力用ハーネス、またはコネクタ入出力ノイズフィルタ用ハーネスです（メーカ：J.S.T.）。	PDFダウンロード	-
	H-OU-29	出力用ハーネス（メーカ：Tyco Electronics）です。	PDFダウンロード	-

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル SN：シャーシ・カバー付
3D CADデータ	STEP	標準モデル SN：シャーシ・カバー付
3D CADデータ	IGES	標準モデル SN：シャーシ・カバー付

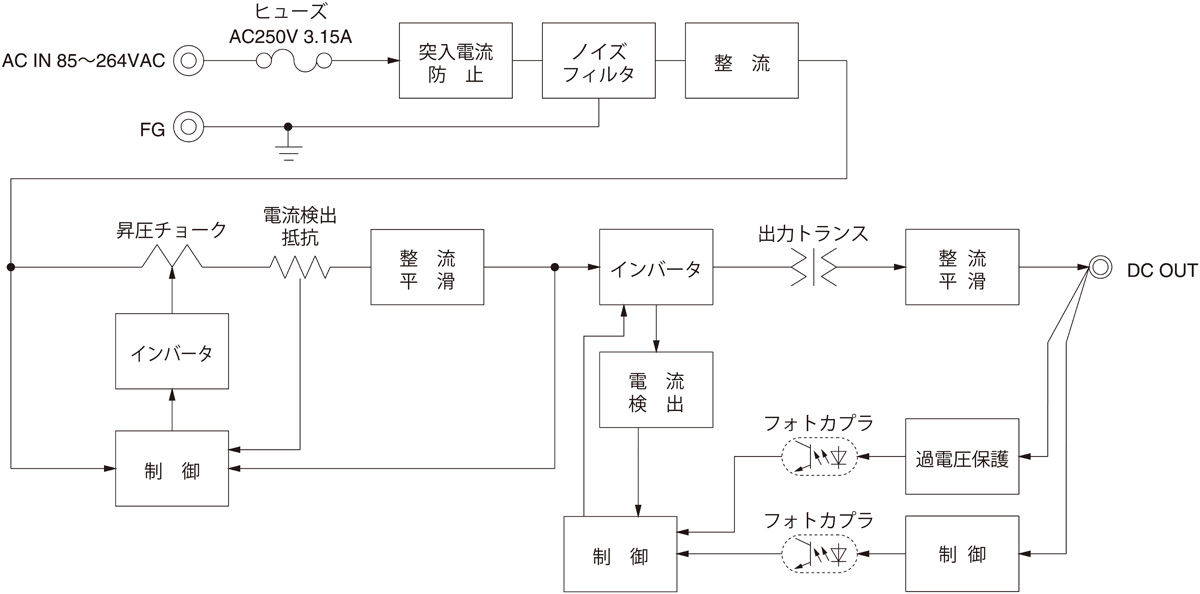

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

EAC-03-472
- 量産中
- UL1283
- CSA C22.2 No.8 (C-UL)
- DIN EN60939 VDE0565 Teil 3-1
- ENEC (DC入力時は除く)
単相250V　3A　汎用　　
小型　150ｋHz-1MHz減衰　1段フィルタ

LH⁽¹⁾　A⁽²⁾　75⁽³⁾　F⁽⁴⁾　-　□⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
C：コーテイング
G：低漏洩電流
J4：入出力コネクタ EP（TE　Connectivity）コネクタ
S：シャーシ付
SN：シャーシ・カバー付
Y：ボリューム付

詳細はオプション項をご参照ください。
外形イメージは下記データから確認することができます。

初めにお読みください
標準モデル SN：シャーシ・カバー付

カタログダウンロード

LHA75F仕様（概要）

機種		LHA75F-3R3-Y	LHA75F-5	LHA75F-12	LHA75F-15	LHA75F-24	LHA75F-36	LHA75F-48
入力電圧		AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※
出力	電力	39.6W	60W	75.6W	75W	76.8W	75.6W	76.8W
	電圧・電流	3.3V 12A	5V 12A	12V 6.3A	15V 5A	24V 3.2A	36V 2.1A	48V 1.6A
	電圧可変範囲	2.85 ～ 3.63V	内部固定（オプションY仕様にて可変可能±10%）	内部固定（オプションY仕様にて可変可能±10%）	内部固定（オプションY仕様にて可変可能±10%）	内部固定（オプションY仕様にて可変可能±10%）	内部固定（オプションY仕様にて可変可能±10%）	内部固定（オプションY仕様にて可変可能±10%）
適応規格	安全規格	UL62368-1, C-UL (equivalent to CAN/CSA-C22.2 No.62368-1), EN62368-1, 電安法準拠
構造	外形寸法（W×H×D）	50×27×150mm
構造	冷却方法	自然空冷 / 強制通風　※
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
