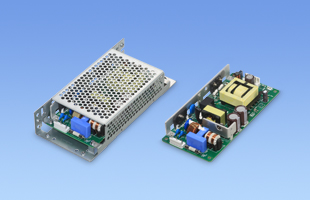

定格入力：AC85 ～ 264V 1Φ
定格出力電力：150W
出力電圧：12V、24V、36V、48V
基板単体の汎用電源
ワイド入力
高調波規制対応
過電圧カテゴリⅢ対応（LHA150F / 300F）
無償補償期間5年（取扱説明書参照）
独自のゼロボルトスイッチング回路により、低ノイズ化と電源効率の向上を実現。
従来比で最大50％の体積低減により、レイアウトの自由度向上と環境負荷低減に貢献。
LHA150F/300Fは過電圧カテゴリⅢ（EN62477-1）取得で装置の小型・軽量化にも最適です。
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
| 保持時間延長ユニット | ||||
| CR-HUT241-1 | 電源の保持時間を延長するユニットです。 （公称コンデンサ容量：240μF） |
PDFダウンロード | - | |
| CR-HUT721-1 | 電源の保持時間を延長するユニットです。 （公称コンデンサ容量：720μF） |
PDFダウンロード | - | |
| CR-HUT282-2 | 電源の保持時間を延長するユニットです。 （公称コンデンサ容量：2,800μF） |
PDFダウンロード | - | |
| CR-HUT502-2 | 電源の保持時間を延長するユニットです。 （公称コンデンサ容量：5,040μF） |
PDFダウンロード | - | |
| ハーネス | ||||
| H-IN-5 | 入力用ハーネス（メーカ：J.S.T.）です。 | PDFダウンロード | - | |
| H-IN-10 | 入力用ハーネス（メーカ：J.S.T.）です。 | PDFダウンロード | - | |
| H-IN-12 | 入力用ハーネス（メーカ：Tyco Electronics）です。 | PDFダウンロード | - | |
| H-IN-25 | 保持時間延長ユニット（CR-HUT）接続用のハーネスです。 | PDFダウンロード | - | |
| H-OU-18 | 出力用ハーネス、またはコネクタ入出力ノイズフィルタ用ハーネスです（メーカ：J.S.T.）。 | PDFダウンロード | - | |
| H-OU-29 | 出力用ハーネス（メーカ：Tyco Electronics）です。 | PDFダウンロード | - | |
| H-RC-1 | オプション：－Rに対応するハーネスです。 | PDFダウンロード | - |
| CADデータ | DXF |
標準モデル
SN：シャーシ・カバー付 |
|---|---|---|
| 3D CADデータ | STEP |
標準モデル
SN：シャーシ・カバー付 |
| IGES |
標準モデル
SN：シャーシ・カバー付 |
単相250V 3A 汎用
小型 150ｋHz-1MHz減衰 1段フィルタ
LH(1) A(2) 150(3) F(4) - □(5) - □(6)
(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
C：コーテイング
G：低漏洩電流
J4：入出力コネクタ EP（TE Connectivity）コネクタ
R2：リモートコントロール付
S：シャーシ付
SN：シャーシ・カバー付
U1：保持時間延長ユニット接続対応
Y：ボリューム付
詳細はオプション項をご参照ください。
外形イメージは下記データから確認することができます。
初めにお読みください
標準モデル SN：シャーシ・カバー付
※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
