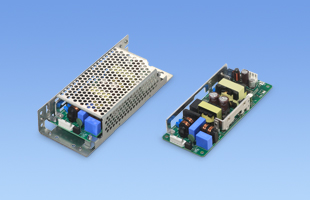

LHAシリーズ

LHA100F

  • 新製品
  • 推奨品
  • UL62368-1
  • C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
  • EN62368-1
  • 電安法準拠
  • RoHS
    UL・C-UL
    DEMKO
    CE
    UKCA

定格入力：AC85 ～ 264V 1Φ
定格出力電力：100W
出力電圧：5V、12V、15V、24V、36V、48V

基板単体の汎用電源
ワイド入力
高調波規制対応

無償補償期間5年（取扱説明書参照）

LHAシリーズのここがスゴイ

独自のゼロボルトスイッチング回路により、低ノイズ化と電源効率の向上を実現。
従来比で最大50％の体積低減により、レイアウトの自由度向上と環境負荷低減に貢献。
LHA150F/300Fは過電圧カテゴリⅢ（EN62477-1）取得で装置の小型・軽量化にも最適です。

LHAシリーズの紹介

技術的特徴

  • 基板単体
  • SN：シャーシ・カバー付タイプ
種類 型番 説明 PDF DXF
ハーネス
H-IN-5 入力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-IN-10 入力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-IN-12 入力用ハーネス（メーカ：Tyco Electronics）です。 PDFダウンロード -
H-OU-18 出力用ハーネス、またはコネクタ入出力ノイズフィルタ用ハーネスです（メーカ：J.S.T.）。 PDFダウンロード -
H-OU-29 出力用ハーネス（メーカ：Tyco Electronics）です。 PDFダウンロード -
H-RC-1 オプション：－Rに対応するハーネスです。 PDFダウンロード -
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル
SN：シャーシ・カバー付
3D CADデータ STEP 標準モデル
SN：シャーシ・カバー付
IGES 標準モデル
SN：シャーシ・カバー付

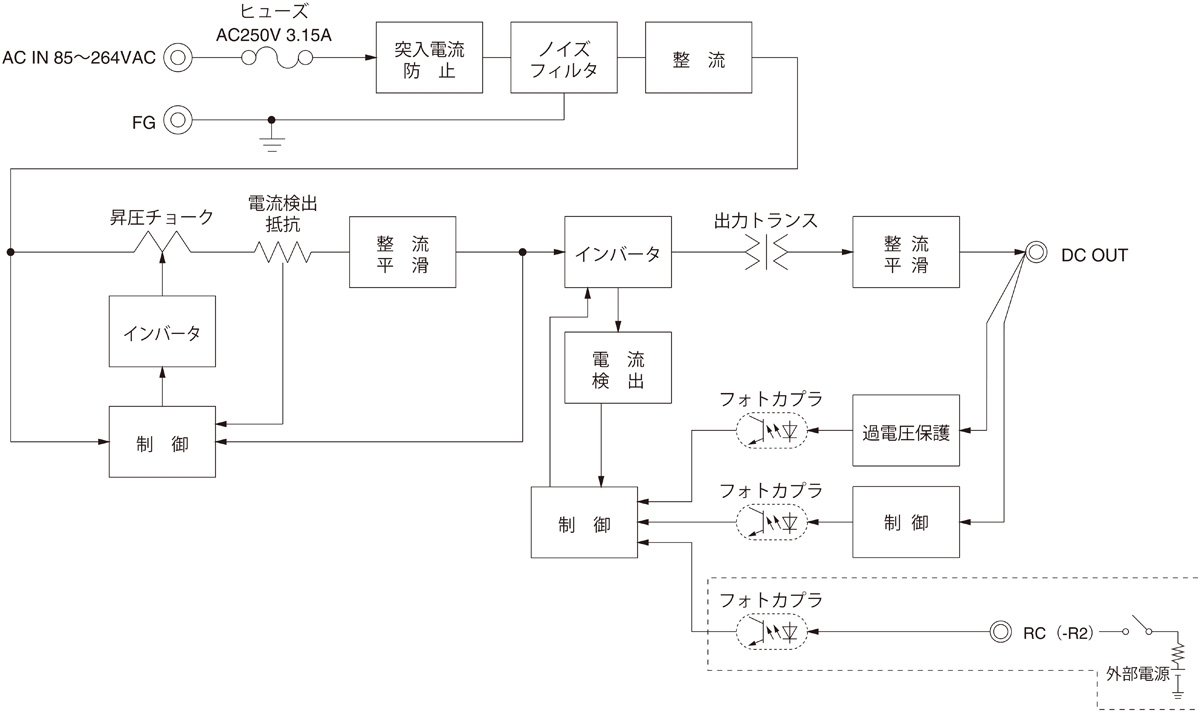

ブロックダイヤグラム

/tool/tag/fig/blo_lha100f.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

  • EAC-03-472

    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　3A　汎用　　
    小型　150ｋHz-1MHz減衰　1段フィルタ

LH(1)　A(2)　100(3)　F(4)　-　□(5)　-　□(6)　

(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
C：コーテイング
G：低漏洩電流
J4：入出力コネクタ EP（TE　Connectivity）コネクタ
R2：リモートコントロール付
S：シャーシ付
SN：シャーシ・カバー付
Y：ボリューム付

詳細はオプション項をご参照ください。
外形イメージは下記データから確認することができます。

初めにお読みください
標準モデル   SN：シャーシ・カバー付

カタログダウンロード

LHA100F仕様（概要）

機種 LHA100F-5 LHA100F-12 LHA100F-15 LHA100F-24 LHA100F-36 LHA100F-48
入力電圧 AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※
出力 電力 75W 102W 100.5W 103.2W 100.8W 100.8W
電圧・電流 5V 15A 12V 8.5A 15V 6.7A 24V 4.3A 36V 2.8A 48V 2.1A
電圧可変範囲 内部固定（オプションY仕様にて可変可能±10%） 内部固定（オプションY仕様にて可変可能±10%） 内部固定（オプションY仕様にて可変可能±10%） 内部固定（オプションY仕様にて可変可能±10%） 内部固定（オプションY仕様にて可変可能±10%） 内部固定（オプションY仕様にて可変可能±10%）
適応規格 安全規格 UL62368-1, C-UL (equivalent to CAN/CSA-C22.2 No.62368-1), EN62368-1, 電安法準拠
構造 外形寸法（W×H×D） 62×27×155mm
冷却方法 自然空冷 / 強制通風　※
テクニカルデータ 特性データ
推定寿命データ
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
