LDCシリーズ

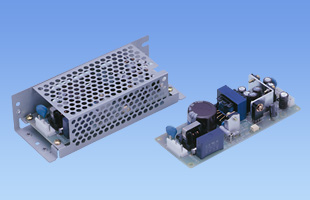

LDC15F

  • 生産中止 （2023年9月20日）
  • UL60950-1
  • CSA C22.2 No.60950-1
  • EN62368-1
  • 電安法準拠
  • RoHS
    UL・C-UL
    CSA
    TUV
    CE
    UKCA
定格入力：AC85 ～ 264V 1Φ
定格出力電力：15W
出力電圧：+5V/+12V/-12V、+5V/+15V/-15V

小型、軽量、低価格
輪出用に最適な広入力範囲（AC85 ～ 264V）
突入電流防止回路、過電流・過電圧保護回路付

無償補償期間2年

技術的特徴

ハーネス

種類 型番 説明 PDF DXF
ハーネス
H-IN-5 入力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-IN-10 入力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-OU-13 出力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル（SNオプション含む）

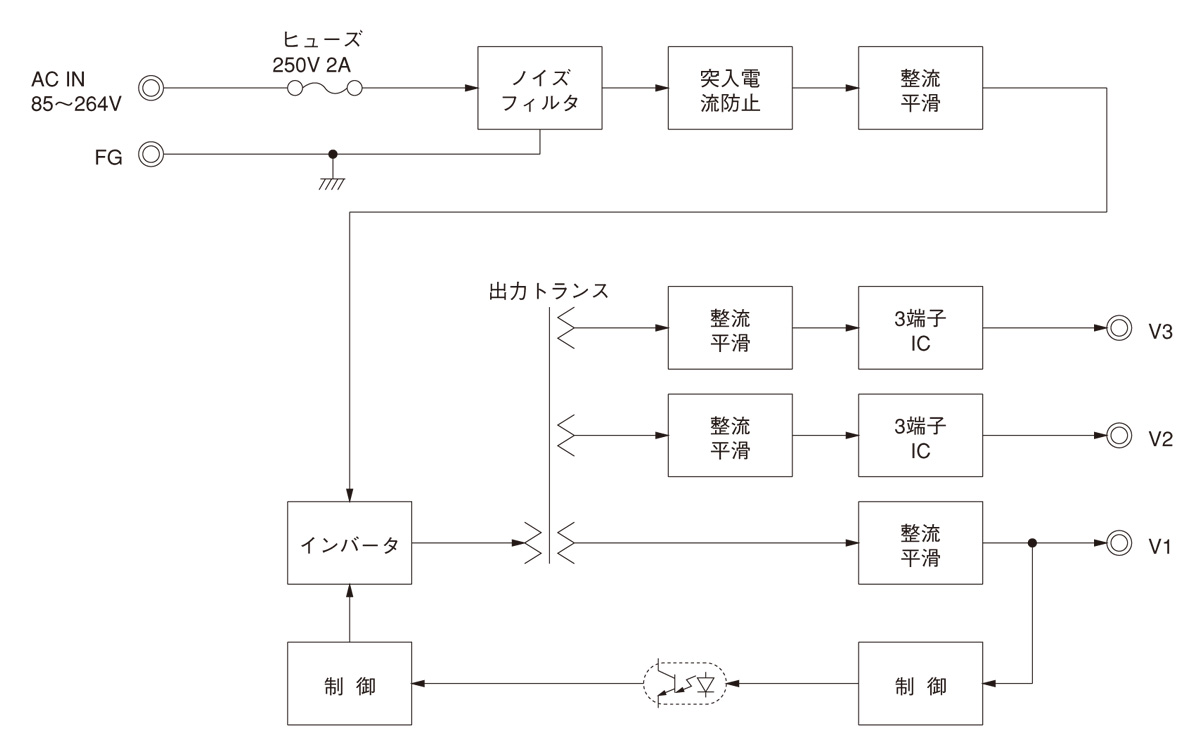

ブロックダイヤグラム

/tool/tag/fig/blo_ldc15f.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

LD(1)　C(2)　15(3)　F(4)　-　1(5)　-　□(6)　

(1)シリーズ名
(2)マルチ出力
(3)定格出力電力
(4)フルレンジ入力
(5)出力電圧の種類
(6)オプション
C：コーティング
G：低漏洩電流
S：シャーシ付
SN：シャーシ・カバー付
Y：ボリューム付
カタログダウンロード

LDC15F仕様（概要）

機種 LDC15F-1 LDC15F-2
入力電圧 AC85 ～ 264V 1Φ or DC110 ～ 370V AC85 ～ 264V 1Φ or DC110 ～ 370V
出力 電力 16W 17.5W
電圧・電流 V1：+5V 2.0A（ピーク:3.0A）
V2：+12V 0.3A（ピーク:0.6A）
V3：-12V 0.2A（ピーク:0.3A）		 V1：+5V 2.0A（ピーク:3.0A）
V2：+15V 0.3A（ピーク:0.6A）
V3：-15V 0.2A（ピーク:0.3A）
電圧可変範囲 内部固定 内部固定
適応規格 安全規格 UL60950-1, CSA C22.2 No.60950-1, EN62368-1, 電安法準拠
構造 外形寸法（W×H×D） 50×26×127mm
冷却方法 自然空冷
テクニカルデータ 特性データ
推定寿命データ
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
