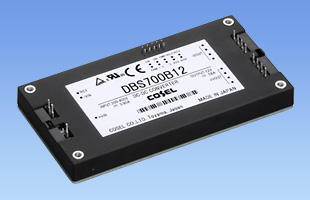

DBS700B｜DBSシリーズ｜電源｜製品情報

DBSシリーズ

定格入力：DC200 ～ 400V
定格出力電力：700W
出力電圧：12V、24V、28V、36V、48V

業界標準パッケージ　ブリックサイズ
インバータ動作モニタ・過熱検知信号出力付
N+1冗長運転可能
外部出力電圧可変可能
水晶振動子の搭載でビートノイズを低減

無償補償期間5年

種類	型番	説明	PDF	DXF

取扱説明
パターンレイアウトデータ

※掲載していない資料もあります。詳しくはお問い合せください。

DB⁽¹⁾　S⁽²⁾　700⁽³⁾　B⁽⁴⁾　28⁽⁵⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)B：DC200 ～ 400V
(5)定格出力電圧

機種		DBS700B12	DBS700B24	DBS700B28	DBS700B36	DBS700B48
入力電圧		DC200 ～ 400V	DC200 ～ 400V	DC200 ～ 400V	DC200 ～ 400V	DC200 ～ 400V
出力	電力	696W	696W	700W	702W	696W
	電圧・電流	12V 58A	24V 29A	28V 25A	36V 19.5A	48V 14.5A
	電圧可変範囲	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能（定格電圧の60 ～ 110%）	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能（定格電圧の60 ～ 110%）	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能（定格電圧の60 ～ 110%）	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能（定格電圧の60 ～ 110%）	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能（定格電圧の60 ～ 110%）
適応規格	安全規格	UL60950-1, C-UL, EN62368-1
構造	外形寸法（W×H×D）	61×12.7×116.8mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-
	EMCデータ
	信頼性
	MTBF
