DBSシリーズ

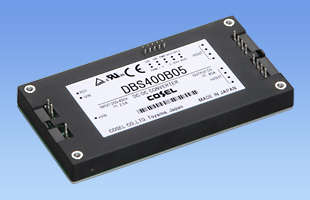

DBS400B

生産中止（2023年11月20日）
UL60950-1
C-UL
EN62368-1

定格入力：DC200 ～ 400V
定格出力電力：400W
出力電圧：3.3V、5V、7.5V、12V、15V、18V、24V、28V

業界標準パッケージ　ブリックサイズ
インバータ動作モニタ・過熱検知信号出力付
N+1冗長運転可能
外部出力電圧可変可能

無償補償期間5年

技術的特徴

出力電圧可変
リモートコントロール
リモートセンシング
アラーム
並列運転
AUX

種類	型番	説明	PDF	DXF

取扱説明
パターンレイアウトデータ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

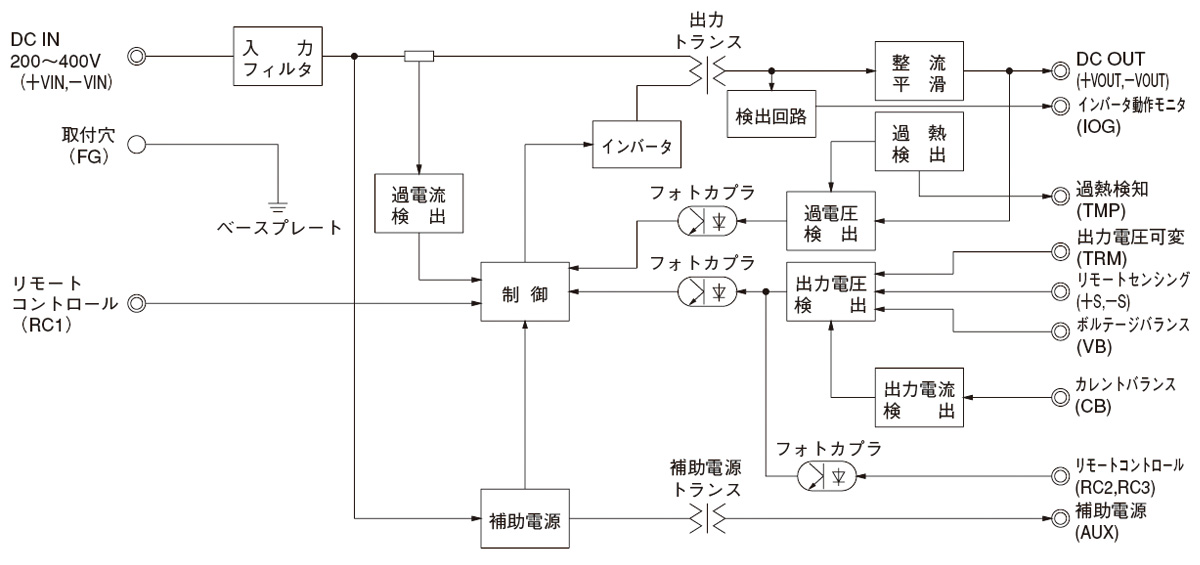

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

DB⁽¹⁾　S⁽²⁾　400⁽³⁾　B⁽⁴⁾　03⁽⁵⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)B：DC200 ～ 400V
(5)定格出力電圧

カタログダウンロード

DBS400B仕様（概要）

機種		DBS400B03	DBS400B05	DBS400B07	DBS400B12	DBS400B15	DBS400B18	DBS400B24	DBS400B28
入力電圧		DC200 ～ 400V	DC200 ～ 400V	DC200 ～ 400V	DC200 ～ 400V	DC200 ～ 400V	DC200 ～ 400V	DC200 ～ 400V	DC200 ～ 400V
出力	電力	264W	400W	405W	408W	405W	396W	408W	406W
	電圧・電流	3.3V 80A	5V 80A	7.5V 54A	12V 34A	15V 27A	18V 22A	24V 17A	28V 14.5A
	電圧可変範囲	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能（定格電圧の60 ～ 110%）	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能（定格電圧の60 ～ 110%）	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能（定格電圧の60 ～ 110%）	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能（定格電圧の60 ～ 110%）	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能（定格電圧の60 ～ 110%）	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能（定格電圧の60 ～ 110%）	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能（定格電圧の60 ～ 110%）	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能（定格電圧の60 ～ 110%）
適応規格	安全規格	UL60950-1, C-UL, EN62368-1
構造	外形寸法（W×H×D）	61×12.7×116.8mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-	-	-
	EMCデータ
	信頼性
	MTBF
