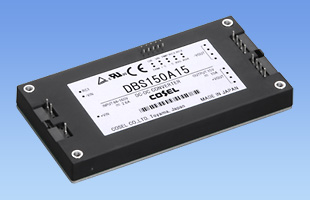

DBS100A｜DBSシリーズ｜電源｜製品情報

DBSシリーズ

定格入力：DC45 ～ 160V
定格出力電力：100W
出力電圧：5V、13.8V

業界標準パッケージ　ブリックサイズ
インバータ動作モニタ・過熱検知信号出力付
N+1冗長運転可能
外部出力電圧可変可能

無償補償期間5年

種類	型番	説明	PDF	DXF

取扱説明
パターンレイアウトデータ

※掲載していない資料もあります。詳しくはお問い合せください。

DB⁽¹⁾　S⁽²⁾　150⁽³⁾　A⁽⁴⁾　15⁽⁵⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
A：DC110V
(5)定格出力電圧

機種		DBS100A05	DBS100A13R8
入力電圧		DC45 ～ 160V	DC45 ～ 160V
出力	電力	100W	100.7W
	電圧・電流	5V 20A	13.8V 7.3A
	電圧可変範囲	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能（定格電圧の60 ～ 110%）	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能（定格電圧の60 ～ 110%）
適応規格	安全規格	UL60950-1, C-UL, EN62368-1
構造	外形寸法（W×H×D）	61×12.7×116.8mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ
	推定寿命データ	-	-
	EMCデータ
	信頼性
	MTBF
