AEA800F｜AEAシリーズ｜電源｜製品情報

AEAシリーズ

AEA600F
AEA800F
AEA1000F

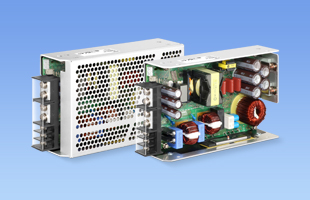

AEA800F

新製品
推奨品
無償貸し出し対象
UL62368-1
ANSI/AAMI ES 60601-1
C-UL (equivalent to CAN/CSA-C22.2 No.62368-1. CAN/CSA-C22.2 No.60601-1)
EN62368-1
EN60601-1 3rd
EN62477-1 (OVCⅢ)

定格入力：85 ～ 264VAC 1Φ
定格出力電力：800W
出力電圧：24V, 30V, 36V, 48V

3倍ピーク電力
高効率最大95.5%（AEA800F-36/-48, 230VAC）
医用電気機器規格対応絶縁クラス2MOPP BF対応
過電圧カテゴリⅢ対応 EN62477-1認証
SEMI F47 規格対応
UL508 規格対応（T5オプション, 30V除く）

無償補償期間5年（取扱説明参照）

AEAシリーズのここがスゴイ

自然空冷と強制空冷の2つの冷却方式を提供。
ピーク負荷対応設計により、起動電流が大きいモーターやアンプに最適です。
過電圧カテゴリⅢ（EN62477-1）により工場配線へ直接接続可能。
RS-485通信オプションにより、遠隔地や過疎地での監視・制御にも対応します。

技術的特徴

AUX
並列運転
アラーム
J：コネクタタイプ

種類	型番	説明	PDF	DXF
ハーネス
	H-IN-11	オプション：－Ｊに対応する入力用ハーネスです。	PDFダウンロード	-
	H-OU-53	オプション：－Ｊに対応する出力用ハーネスです。	PDFダウンロード	-
	H-PA-17	並列運転をする場合に使用するハーネスです。	PDFダウンロード	-
	H-SN-39	AUX(5V)、リモコン、PG端子を使用する場合に使用するハーネスです。	PDFダウンロード	-
	H-SN-71	オプション：ーR3に対応する付属機能用ハーネスです。	PDFダウンロード	-

取扱説明
別売りオプションパーツ
AEAシリーズ（-I4オプション）MODBUS通信マニュアル

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル（Nオプション含む） T：縦型端子台 J：コネクタタイプ R3：付属機能追加
3D CADデータ	STEP	標準モデル N：カバー付き T：縦型端子台 J：コネクタタイプ R3：付属機能追加
3D CADデータ	IGES	標準モデル N：カバー付き T：縦型端子台 J：コネクタタイプ R3：付属機能追加

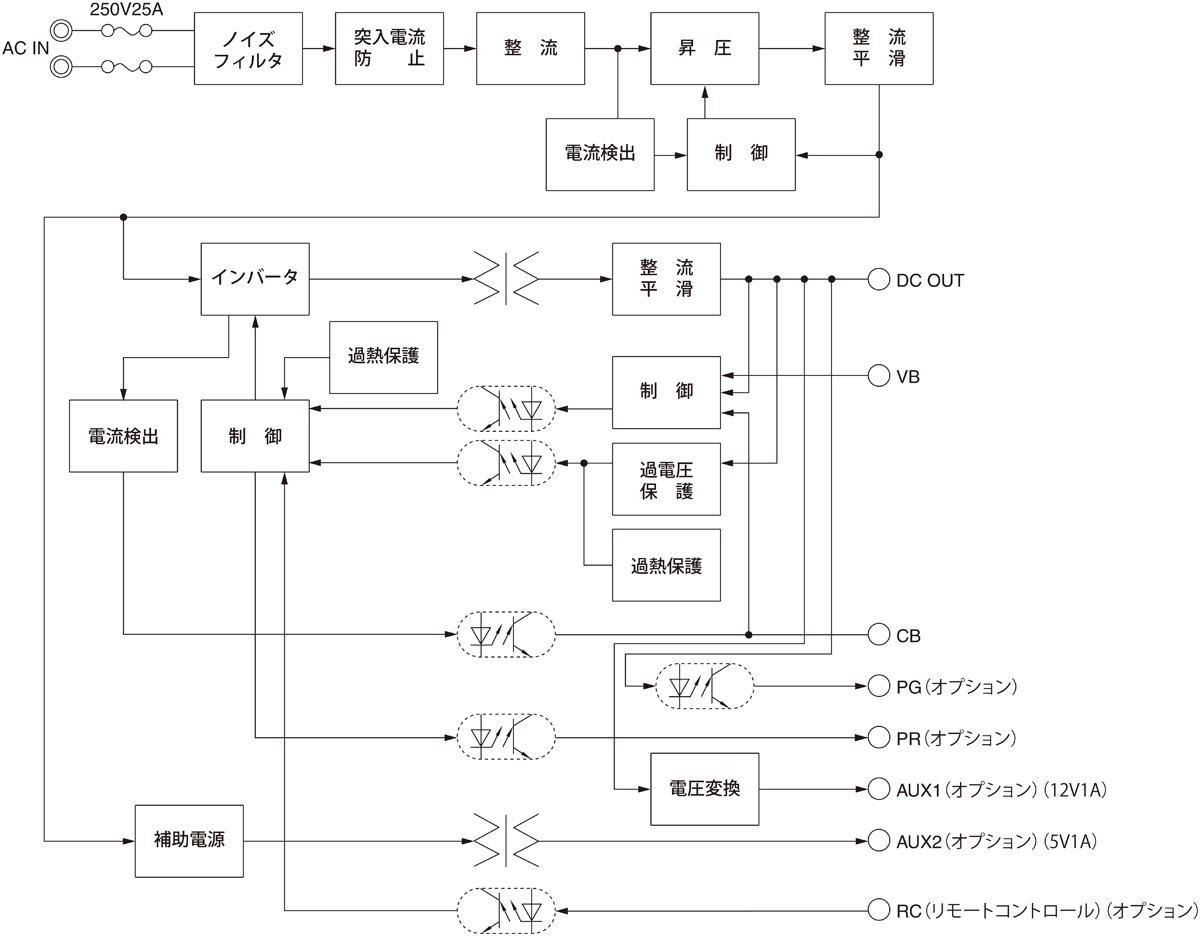

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

NAC-30-472
- 新製品
- 推奨品
- 量産中
- UL1283
- CSA C22.2 No.8 (C-UL)
- DIN EN60939 VDE0565 Teil 3-1
- ENEC (DC入力時は除く)
単相250V　30A　汎用
150ｋHz-1MHz高減衰　1段フィルタ

AE⁽¹⁾ A⁽²⁾ 800⁽³⁾ F⁽⁴⁾ - □⁽⁵⁾ - □⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
C：コーティング
N：カバー付き
T：縦型端子台
J：コネクタタイプ
R3：付属機能（5V1A AUX, 12V1A AUX, リモートコントロール, アラーム）
I4：MODBUS通信対応
＋付属機能（5V1A AUX, 12V1A AUX, リモートコントロール, アラーム）
T5：UL508取得（30V除く）
P5：過電流保護（ラッチ停止タイプ）
オプション設定時は仕様が変わります。詳細は取扱説明をご参照願います。
外形イメージは下記データから確認することができます。

初めにお読みください
標準モデル N：カバー付き T：縦型端子台 J：コネクタタイプ

カタログダウンロード

AEA800F仕様（概要）

機種		AEA800F-24	AEA800F-30	AEA800F-36	AEA800F-48
入力電圧		85 ～ 264VAC 1Φ ※	85 ～ 264VAC 1Φ ※	85 ～ 264VAC 1Φ ※	85 ～ 264VAC 1Φ ※
出力	電力	564.0W（ピーク:1740W） 230VAC, 自然空冷 816.0W（ピーク:1740W） 230VAC, 強制通風	564.0W（ピーク:1740W） 230VAC, 自然空冷 816.0W（ピーク:1740W） 230VAC, 強制通風	565.2W（ピーク:1742W） 230VAC, 自然空冷 817.0W（ピーク:1742W） 230VAC, 強制通風	566.4W（ピーク:1742W） 230VAC, 自然空冷 816.0W（ピーク:1742W） 230VAC, 強制通風
	電圧・電流	24V, 23.5A（ピーク:72.5A） 230VAC, 自然空冷 24V, 34.0A（ピーク:72.5A） 230VAC, 強制通風	30V, 18.8A（ピーク:58.0A） 230VAC, 自然空冷 30V, 27.2A（ピーク:58.0A） 230VAC, 強制通風	36V, 15.7A（ピーク:48.4A） 230VAC, 自然空冷 36V, 22.7A（ピーク:48.4A） 230VAC, 強制通風	48V, 11.8A（ピーク:36.3A） 230VAC, 自然空冷 48V, 17.0A（ピーク:36.3A） 230VAC, 強制通風
	電圧可変範囲	21.6 ～ 26.4V	27.0 ～ 33.0V	32.4 ～ 39.6V	43.2 ～ 52.8V
適応規格	安全規格	UL62368-1, ANSI/AAMI ES 60601-1, C-UL (equivalent to CAN/CSA-C22.2 No.62368-1. CAN/CSA-C22.2 No.60601-1), EN62368-1, EN60601-1 3rd, EN62477-1 (OVCⅢ)
構造	外形寸法（W×H×D）	50×127×203.2mm（端子台含まず）
構造	冷却方法	自然空冷 / 強制通風
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
