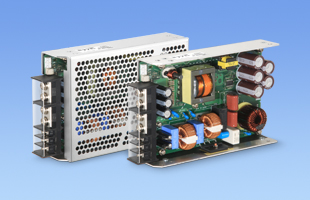

AEAシリーズ

AEA600F

  • 新製品
  • 推奨品
  • 無償貸し出し対象
  • UL62368-1
  • ANSI/AAMI ES 60601-1
  • C-UL (equivalent to CAN/CSA-C22.2 No.62368-1. CAN/CSA-C22.2 No.60601-1)
  • EN62368-1
  • EN60601-1 3rd
  • EN62477-1 (OVCⅢ)
  • RoHS
    UL・C-UL
    TUV
    DEMKO
    CE
    UKCA

定格入力：85 ～ 264VAC 1Φ
定格出力電力：600W
出力電圧：24V, 32V, 36V, 48V

3倍ピーク電力
高効率 最大95.0%（AEA600F-32/-36/-48, 230VAC）
低背 1Uサイズ 41mm
医用電気機器規格対応 絶縁クラス2MOPP BF対応
過電圧カテゴリⅢ対応 EN62477-1認証
SEMI F47 規格対応
UL508 規格対応（T5オプション, 32V除く）

無償補償期間5年（取扱説明参照）

AEAシリーズのここがスゴイ

自然空冷と強制空冷の2つの冷却方式を提供。
ピーク負荷対応設計により、起動電流が大きいモーターやアンプに最適です。
過電圧カテゴリⅢ（EN62477-1）により工場配線へ直接接続可能。
RS-485通信オプションにより、遠隔地や過疎地での監視・制御にも対応します。

ピーク出力対応自然空冷・大容量タイプAC-DC電源 AEAシリーズの紹介
AEA,HCA,HFAシリーズの通信オプションの紹介

技術的特徴

  • AUX
  • 並列運転
  • アラーム
  • J：コネクタタイプ
種類 型番 説明 PDF DXF
ハーネス
H-IN-11 オプション：－Ｊに対応する入力用ハーネスです。 PDFダウンロード -
H-OU-53 オプション：－Ｊに対応する出力用ハーネスです。 PDFダウンロード -
H-PA-17 並列運転をする場合に使用するハーネスです。 PDFダウンロード -
H-SN-39 AUX(5V)、リモコン、PG端子を使用する場合に使用するハーネスです。 PDFダウンロード -
H-SN-71 オプション：ーR3に対応する付属機能用ハーネスです。 PDFダウンロード -
取扱説明
別売りオプションパーツ
AEAシリーズ（-I4オプション）MODBUS通信マニュアル

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル（Nオプション含む）
T：縦型端子台
J：コネクタタイプ
R3：付属機能追加
3D CADデータ STEP 標準モデル
N：カバー付き
T：縦型端子台
J：コネクタタイプ
R3：付属機能追加
IGES 標準モデル
N：カバー付き
T：縦型端子台
J：コネクタタイプ
R3：付属機能追加

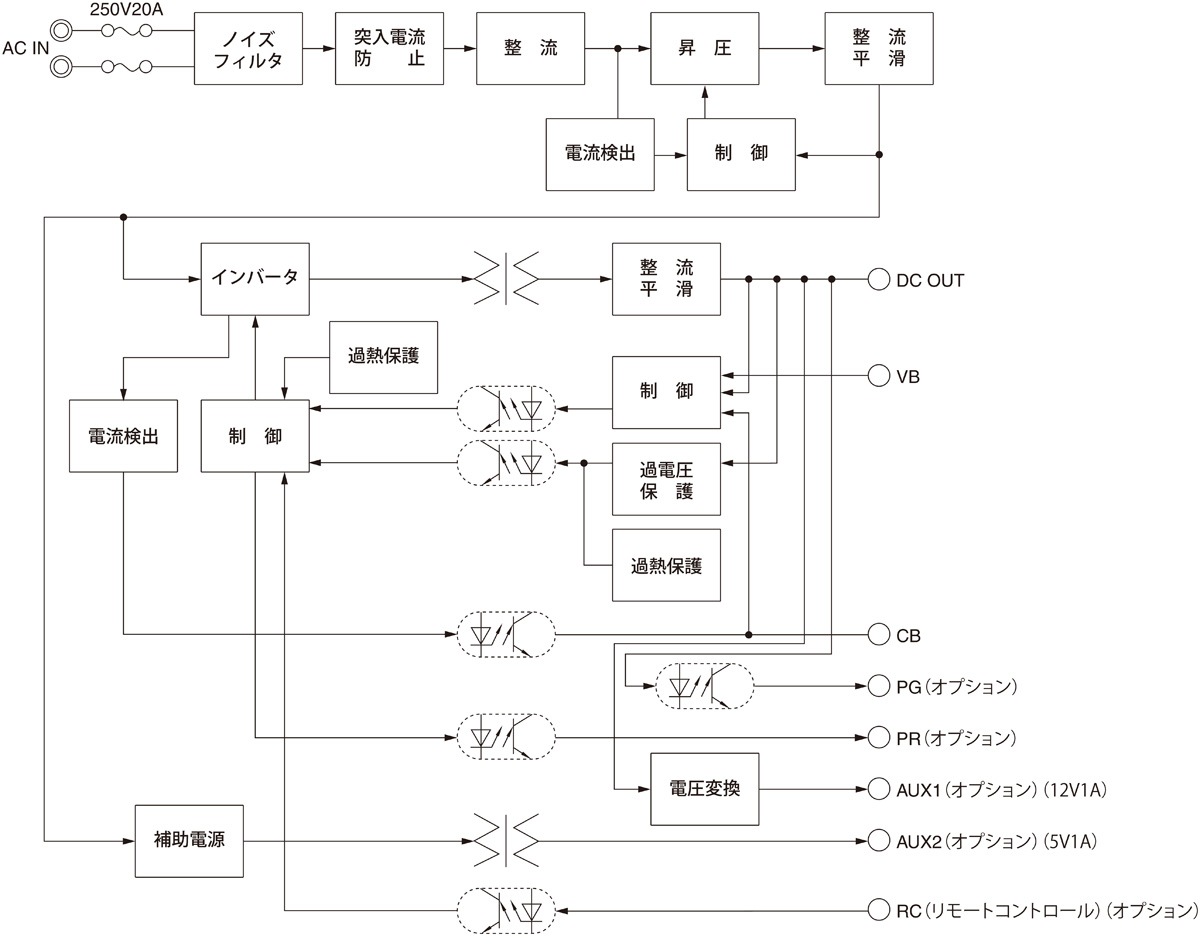

ブロックダイヤグラム

/tool/tag/fig/blo_aea600f.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

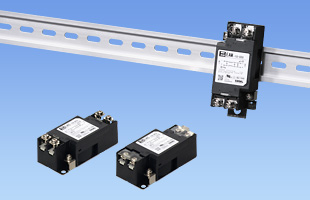

  • EAC-20-472

    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　20A　汎用　　
    小型　150ｋHz-1MHz減衰　1段フィルタ

AE(1) A(2) 600(3) F(4) - □(5) - □(6)　



(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
  C：コーティング
  N：カバー付き
  T：縦型端子台
  J：コネクタタイプ
  R3：付属機能（5V1A AUX, 12V1A AUX, リモートコントロール, アラーム）
  I4：MODBUS通信対応
    ＋付属機能（5V1A AUX, 12V1A AUX, リモートコントロール, アラーム）
  T5：UL508取得（32V除く）
  P5：過電流保護（ラッチ停止タイプ）
オプション設定時は仕様が変わります。詳細は取扱説明をご参照願います。
外形イメージは下記データから確認することができます。

初めにお読みください
標準モデル   N：カバー付き   T：縦型端子台   J：コネクタタイプ

カタログダウンロード

AEA600F仕様（概要）

機種 AEA600F-24 AEA600F-32 AEA600F-36 AEA600F-48
入力電圧

85 ～ 264VAC 1Φ ※

85 ～ 264VAC 1Φ ※

85 ～ 264VAC 1Φ ※

85 ～ 264VAC 1Φ ※
出力 電力

420.0W（ピーク:1260W）
230VAC, 自然空冷
600.0W（ピーク:1260W）
230VAC, 強制通風

422.4W（ピーク:1260W）
230VAC, 自然空冷
601.6W（ピーク:1260W）
230VAC, 強制通風

421.2W（ピーク:1260W）
230VAC, 自然空冷
601.0W（ピーク:1260W）
230VAC, 強制通風

422.4W（ピーク:1262W）
230VAC, 自然空冷
600.0W（ピーク:1262W）
230VAC, 強制通風
電圧・電流

24V, 17.5A（ピーク:52.5A）
230VAC, 自然空冷
24V, 25.0A（ピーク:52.5A）
230VAC, 強制通風

32V, 13.2A（ピーク:39.4A）
230VAC, 自然空冷
32V, 18.8A（ピーク:39.4A）
230VAC, 強制通風

36V, 11.7A（ピーク:35.0A）
230VAC, 自然空冷
36V, 16.7A（ピーク:35.0A）
230VAC, 強制通風

48V, 8.8A（ピーク:26.3A）
230VAC, 自然空冷
48V, 12.5A（ピーク:26.3A）
230VAC, 強制通風
電圧可変範囲 21.6 ～ 26.4V 28.8 ～ 35.2V 32.4 ～ 39.6V 43.2 ～ 52.8V
適応規格 安全規格 UL62368-1, ANSI/AAMI ES 60601-1, C-UL (equivalent to CAN/CSA-C22.2 No.62368-1. CAN/CSA-C22.2 No.60601-1), EN62368-1, EN60601-1 3rd, EN62477-1 (OVCⅢ)
構造 外形寸法（W×H×D） 41×127×186mm（端子台含まず）
冷却方法 自然空冷 / 強制通風
テクニカルデータ 特性データ
推定寿命データ
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
