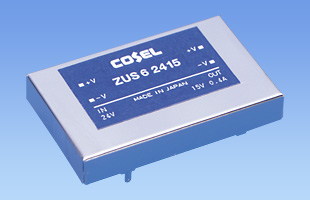

ZUSシリーズ

定格入力：DC4.5 ～ 9V, DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 72V
定格出力電力：6W
出力電圧：3.3V、5V、12V、15V

高効率・高周波スイッチングで薄型・軽量
入出力間アイソレーション
過電流保護回路付
広い温度範囲で使用可能

無償補償期間5年

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

安全規格認定証

ZU⁽¹⁾　S⁽²⁾　6⁽³⁾　12⁽⁴⁾　05⁽⁵⁾　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション
G：入出力間C削除

機種		ZUS6053R3	ZUS60505	ZUS60512	ZUS60515	ZUS61205	ZUS61212	ZUS61215	ZUS62405	ZUS62412	ZUS62415	ZUS6483R3	ZUS64805	ZUS64812	ZUS64815
入力電圧		DC4.5 ～ 9V	DC4.5 ～ 9V	DC4.5 ～ 9V	DC4.5 ～ 9V	DC9 ～ 18V	DC9 ～ 18V	DC9 ～ 18V	DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC36 ～ 72V	DC36 ～ 72V	DC36 ～ 72V	DC36 ～ 72V
出力	電力	3.3W	5W	6W	6W	6W	6W	6W	6W	6W	6W	3.96W	6W	6W	6W
	電圧・電流	3.3V 1.0A	5V 1.0A	12V 0.5A	15V 0.4A	5V 1.2A	12V 0.5A	15V 0.4A	5V 1.2A	12V 0.5A	15V 0.4A	3.3V 1.2A	5V 1.2A	12V 0.5A	15V 0.4A
	電圧可変範囲	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定
適応規格	安全規格
構造	外形寸法（W×H×D）	44.5×7×28mm
構造	冷却方法	自然空冷
テクニカルデータ	特性データ	-										-
	推定寿命データ	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	EMCデータ	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	信頼性
	MTBF	-										-
