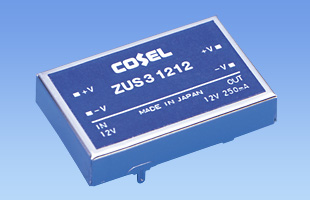

ZUS3｜ZUSシリーズ｜電源｜製品情報

ZUSシリーズ

定格入力：DC4.5 ～ 9V, DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 72V
定格出力電力：3W
出力電圧：5V、12V、15V

高効率・高周波スイッチングで薄型・軽量
入出力間アイソレーション
過電流保護回路付
広い温度範囲で使用可能

無償補償期間5年

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

安全規格認定証

ZU⁽¹⁾　S⁽²⁾　3⁽³⁾　12⁽⁴⁾　05⁽⁵⁾　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション
G：入出力間C削除

機種		ZUS30505	ZUS30512	ZUS30515	ZUS31205	ZUS31212	ZUS31215	ZUS32405	ZUS32412	ZUS32415	ZUS34805	ZUS34812	ZUS34815
入力電圧		DC4.5 ～ 9V	DC4.5 ～ 9V	DC4.5 ～ 9V	DC9 ～ 18V	DC9 ～ 18V	DC9 ～ 18V	DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC36 ～ 72V	DC36 ～ 72V	DC36 ～ 72V
出力	電力	3W	3W	3W	3W	3W	3W	3W	3W	3W	3W	3W	3W
	電圧・電流	5V 0.60A	12V 0.25A	15V 0.20A	5V 0.60A	12V 0.25A	15V 0.20A	5V 0.60A	12V 0.25A	15V 0.20A	5V 0.60A	12V 0.25A	15V 0.20A
	電圧可変範囲	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定
適応規格	安全規格
構造	外形寸法（W×H×D）	35×7×23mm
構造	冷却方法	自然空冷
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-	-	-	-	-	-	-
	EMCデータ	-	-	-	-	-	-	-	-	-	-	-	-
	信頼性
	MTBF
