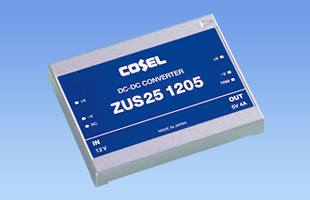

ZUS25｜ZUSシリーズ｜電源｜製品情報

ZUSシリーズ

定格入力：DC4.5 ～ 9V, DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 75V
定格出力電力：25W
出力電圧：3.3V、5V、12V

高効率・高周波スイッチングで薄型・軽量
入出力間アイソレーション
過電流保護回路付
広い温度範囲で使用可能
リモートコントロール・外部出力電圧可変可能・過電圧保護回路付

無償補償期間5年

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

安全規格認定証

ZU⁽¹⁾　S⁽²⁾　25⁽³⁾　12⁽⁴⁾　05⁽⁵⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧

機種		ZUS25053R3	ZUS250505	ZUS250512	ZUS251205	ZUS251212	ZUS252405	ZUS252412	ZUS25483R3	ZUS254805	ZUS254812
入力電圧		DC4.5 ～ 9V	DC4.5 ～ 9V	DC4.5 ～ 9V	DC9 ～ 18V	DC9 ～ 18V	DC18 ～ 36V	DC18 ～ 36V	DC36 ～ 75V	DC36 ～ 75V	DC36 ～ 75V
出力	電力	13.2W	16.0W	20.4W	20.0W	25.2W	20.0W	25.2W	13.2W	20.0W	25.2W
	電圧・電流	3.3V 4.0A	5V 3.2A	12V 1.7A	5V 4.0A	12V 2.1A	5V 4.0A	12V 2.1A	3.3V 4.0A	5V 4.0A	12V 2.1A
	電圧可変範囲	内部固定（TRMオープン）, 外付けVRにて可変可能	内部固定（TRMオープン）, 外付けVRにて可変可能	内部固定（TRMオープン）, 外付けVRにて可変可能	内部固定（TRMオープン）, 外付けVRにて可変可能	内部固定（TRMオープン）, 外付けVRにて可変可能	内部固定（TRMオープン）, 外付けVRにて可変可能	内部固定（TRMオープン）, 外付けVRにて可変可能	内部固定（TRMオープン）, 外付けVRにて可変可能	内部固定（TRMオープン）, 外付けVRにて可変可能	内部固定（TRMオープン）, 外付けVRにて可変可能
適応規格	安全規格
構造	外形寸法（W×H×D）	65×8.5×50mm
構造	冷却方法	自然空冷
テクニカルデータ	特性データ	-							-
	推定寿命データ	-	-	-	-	-	-	-	-	-	-
	EMCデータ	-	-	-	-	-	-	-	-	-	-
	信頼性
	MTBF	-							-
