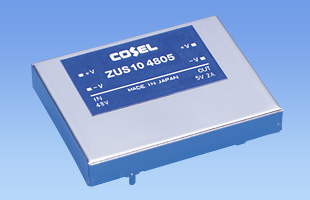

ZUS10｜ZUSシリーズ｜電源｜製品情報

ZUSシリーズ

定格入力：DC4.5 ～ 9V, DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 72V
定格出力電力：10W
出力電圧：3.3V、5V、12V、15V

高効率・高周波スイッチングで薄型・軽量
入出力間アイソレーション
過電流保護回路付
広い温度範囲で使用可能

無償補償期間5年

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

安全規格認定証

ZU⁽¹⁾　S⁽²⁾　10⁽³⁾　12⁽⁴⁾　05⁽⁵⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧

機種		ZUS10053R3	ZUS100505	ZUS100512	ZUS100515	ZUS101205	ZUS101212	ZUS101215	ZUS102405	ZUS102412	ZUS102415	ZUS10483R3	ZUS104805	ZUS104812	ZUS104815
入力電圧		DC4.5 ～ 9V	DC4.5 ～ 9V	DC4.5 ～ 9V	DC4.5 ～ 9V	DC9 ～ 18V	DC9 ～ 18V	DC9 ～ 18V	DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC36 ～ 72V	DC36 ～ 72V	DC36 ～ 72V	DC36 ～ 72V
出力	電力	5.28W	8.0W	8.4W	9.0W	10.0W	10.8W	10.5W	10.0W	10.8W	10.5W	6.6W	10.0W	10.8W	10.5W
	電圧・電流	3.3V 1.6A	5V 1.6A	12V 0.7A	15V 0.6A	5V 2.0A	12V 0.9A	15V 0.7A	5V 2.0A	12V 0.9A	15V 0.7A	3.3V 2.0A	5V 2.0A	12V 0.9A	15V 0.7A
	電圧可変範囲	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定
適応規格	安全規格
構造	外形寸法（W×H×D）	45×7×35mm
構造	冷却方法	自然空冷
テクニカルデータ	特性データ	-										-
	推定寿命データ	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	EMCデータ	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	信頼性
	MTBF	-										-
