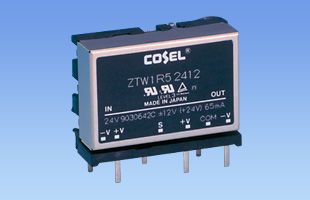

ZTW1R5｜ZTWシリーズ｜電源｜製品情報

ZTWシリーズ

定格入力：DC4.5 ～ 9V, DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 72V
定格出力電力：1.5W
出力電圧：±12（+24）、±15（+30）

高効率・高周波スイッチングで薄型・軽量
入出力間アイソレーション
過電流保護回路付
広い温度範囲で使用可能
アタッチメントの採用で縦型・小底面積化

無償補償期間5年

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

安全規格認定証

ZT⁽¹⁾　W⁽²⁾　1R5⁽³⁾　12⁽⁴⁾　12⁽⁵⁾　

(1)シリーズ名
(2)2出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧

機種		ZTW1R50512	ZTW1R50515	ZTW1R51212	ZTW1R51215	ZTW1R52412	ZTW1R52415	ZTW1R54812	ZTW1R54815
入力電圧		DC4.5 ～ 9V	DC4.5 ～ 9V	DC9 ～ 18V	DC9 ～ 18V	DC18 ～ 36V	DC18 ～ 36V	DC36 ～ 72V	DC36 ～ 72V
出力	電力	1.56W	1.50W	1.56W	1.50W	1.56W	1.50W	1.56W	1.50W
	電圧・電流	±12V（+24V） 0.065A	±15V（+30V） 0.050A	±12V（+24V） 0.065A	±15V（+30V） 0.050A	±12V（+24V） 0.065A	±15V（+30V） 0.050A	±12V（+24V） 0.065A	±15V（+30V） 0.050A
	電圧可変範囲	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定
適応規格	安全規格
構造	外形寸法（W×H×D）	28×21×10mm
構造	冷却方法	自然空冷
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-	-	-
	EMCデータ	-	-	-	-	-	-	-	-
	信頼性	-
	MTBF
