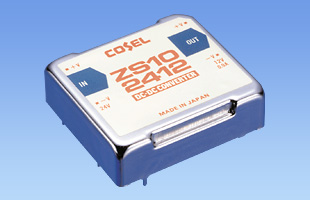

ZSシリーズ

ZS10

  • 生産中止 （2008年4月30日）
  • -
生産中止：2008年4月
定格入力：DC4.5 ～ 6V, DC10 ～ 15V, DC20 ～ 30V, DC35 ～ 63V ※
定格出力電力：10W
※機種によって入力電圧範囲は異なります
-

無償補償期間5年

技術的特徴

種類 型番 説明 PDF DXF
取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

ブロックダイヤグラム

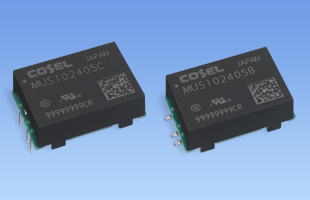

  • MUS10

    • 新製品
    • 推奨品
    • UL62368-1
    • C-UL(equivalent to CAN/CSA-C22.2 No.62368-1)
    • EN62368-1
    • RoHS
    定格入力：DC4.5 ～ 9V, DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 76V
    定格出力電力：10W
    出力電圧：3.3V、5V、12V、15V

Z(1)　　S(2)　　10(3)　　05(4)　　12(5)　

(1)シリーズ名
(2)単出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
カタログダウンロード

ZS10仕様（概要）

機種 ZS100505 ZS100512 ZS100515 ZS101205 ZS101212 ZS101215 ZS102405 ZS102412 ZS102415 ZS104805 ZS104812 ZS104815
入力電圧 DC4.5 ～ 6.0V DC4.5 ～ 6.0V DC4.5 ～ 6.0V DC10 ～ 15V DC10 ～ 15V DC10 ～ 15V DC20 ～ 30V DC20 ～ 30V DC20 ～ 30V DC35 ～ 63V DC35 ～ 63V DC35 ～ 63V
出力 電力 8.0W 8.4W 9.0W 10.0W 10.8W 10.5W 10.0W 10.8W 10.5W 10.0W 10.8W 10.5W
電圧・電流 5V 1.6A 12V 0.7A 15V 0.6A 5V 2.0A 12V 0.9A 15V 0.7A 5V 2.0A 12V 0.9A 15V 0.7A 5V 2.0A 12V 0.9A 15V 0.7A
電圧可変範囲
適応規格 安全規格 -
構造 外形寸法（W×H×D） -
冷却方法 -
テクニカルデータ 特性データ - - - - - - - - - - - -
推定寿命データ - - - - - - - - - - - -
EMCデータ - - - - - - - - - - - -
信頼性 -
MTBF - - - - - - - - - - - -

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
