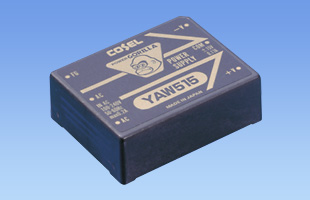

YAWシリーズ

YAW5

  • 生産中止 （2018年5月18日）
  • UL60950-1
  • CSA C22.2 No.60950-1
  • EN60950-1
  • EN50178
  • RoHS
    UL・C-UL
    CSA
    TUV
    CE
定格入力：AC85 ～ 264V 1Φ
定格出力電力：5W
出力電圧：±12（+24）、±15（+30）

輸出用に最適な広入力電圧範囲
SMTにより小型・軽量化を実現
突入電流防止回路、過電流保護回路付
安全規格対応設計（UL, CSA, TÜV）

無償補償期間2年

技術的特徴

種類 型番 説明 PDF DXF
取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

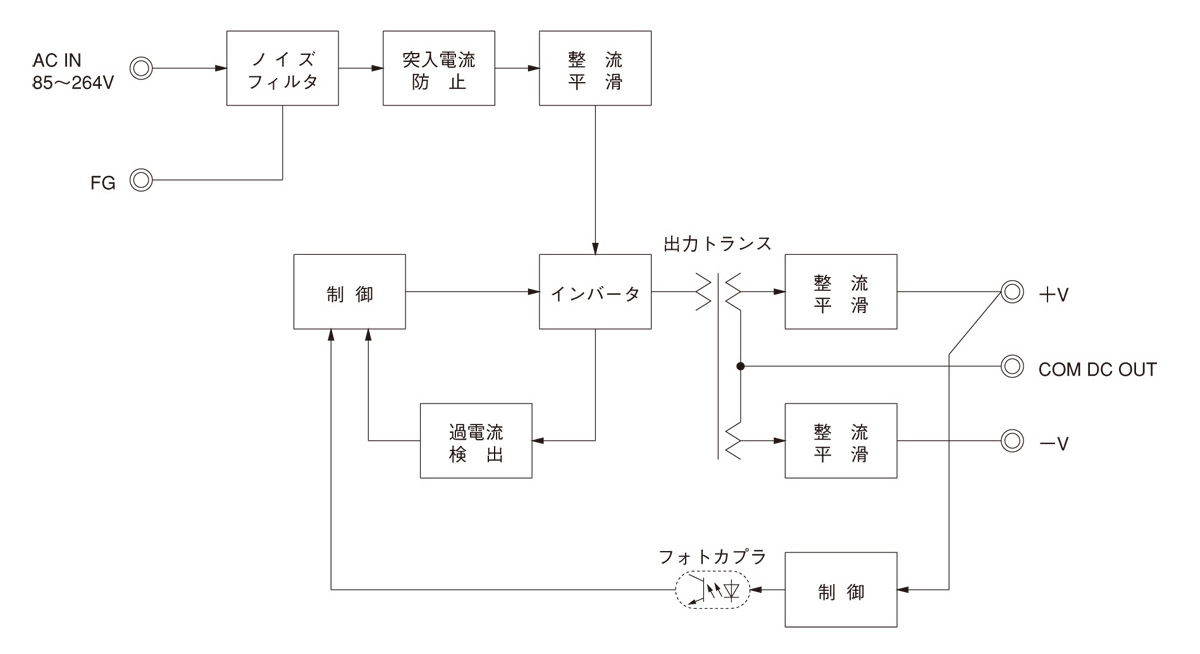

ブロックダイヤグラム

/tool/tag/fig/blo_yaw5.jpg
安全規格認定証

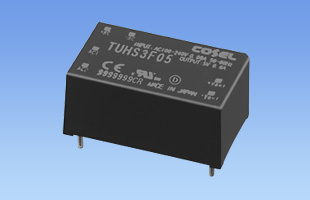

  • TUHS3F

    • 推奨品
    • UL60950-1
    • C-UL (CSA60950-1)
    • EN62368-1
    • RoHS

    定格入力：AC85 ～ 264V 1Φ、DC120 ～ 370V
    定格出力電力：3W
    出力電圧：5V、12V、15V、24V

  • TUHS5F

    • 推奨品
    • UL60950-1
    • C-UL (CSA60950-1)
    • EN62368-1
    • RoHS

    定格入力：AC85 ～ 264V 1Φ、DC120 ～ 370V
    定格出力電力：5W
    出力電圧：5V、12V、15V、24V

YA(1)　W(2)　5(3)　12(4)　□(5)　

(1)シリーズ名
(2)2出力
(3)定格出力電力
(4)定格出力電圧
(5)安全規格
（UL, CSA, TÜV認定品：E）
カタログダウンロード

YAW5仕様（概要）

機種 YAW512 YAW515
入力電圧 AC85 ～ 264V 1Φ or DC110 ～ 370V AC85 ～ 264V 1Φ or DC110 ～ 370V
出力 電力 5.28W 5.10W
電圧・電流 ±12V（+24V） 0.22A ±15V（+30V） 0.17A
電圧可変範囲 内部固定 内部固定
適応規格 安全規格 UL60950-1, CSA C22.2 No.60950-1, EN60950-1, EN50178
構造 外形寸法（W×H×D） 45×19.5×58mm
冷却方法 自然空冷
テクニカルデータ 特性データ
推定寿命データ - -
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
