VAF10｜VAFシリーズ｜電源｜製品情報

VAFシリーズ

定格入力：AC85 ～ 264V 1Φ
定格出力電力：10W
出力電圧：3.3V、5V、12V、15V、24V

小型・低価格

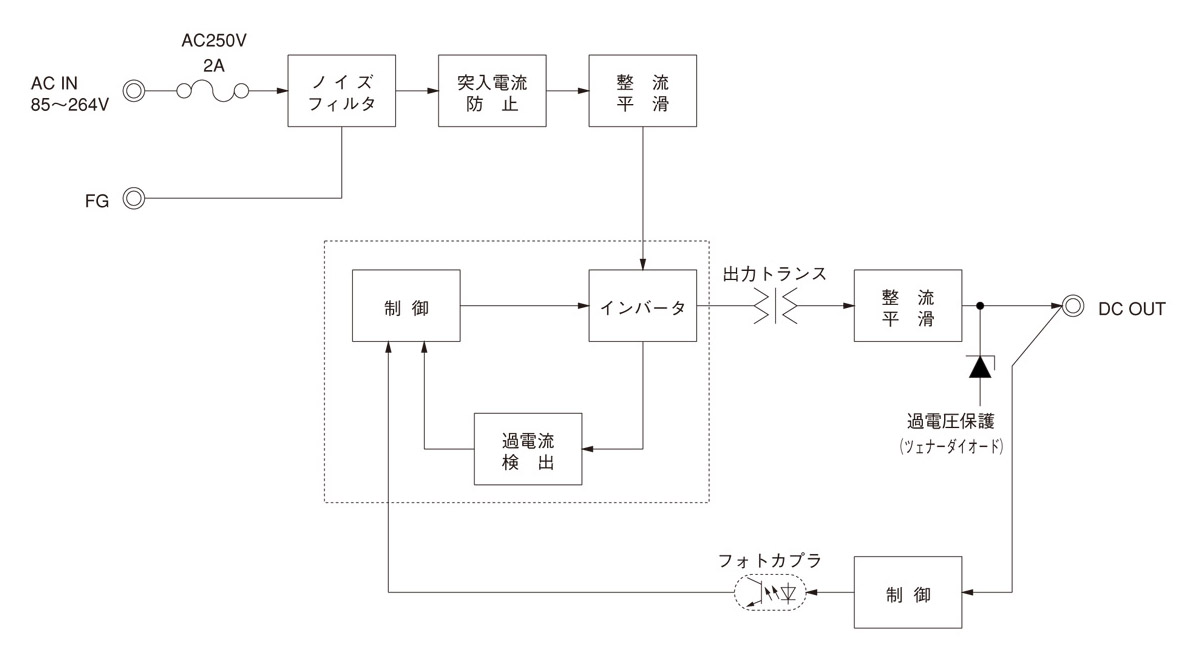

突入電流防止機能、過電流保護回路、過電圧保護回路付

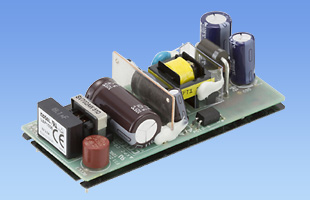

基板単体
ワイド入力 AC85 ～ 264V
ピーク電流（定格電流の120%）
安全規格対応設計

無償補償期間3年

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

VAF⁽¹⁾　10⁽²⁾　05⁽³⁾　

(1)シリーズ名
(2)定格出力電力
(3)定格出力電圧

機種		VAF1003	VAF1005	VAF1012	VAF1015	VAF1024
入力電圧		AC85 ～ 264V 1Φ or DC110 ～ 370V	AC85 ～ 264V 1Φ or DC110 ～ 370V	AC85 ～ 264V 1Φ or DC110 ～ 370V	AC85 ～ 264V 1Φ or DC110 ～ 370V	AC85 ～ 264V 1Φ or DC110 ～ 370V
出力	電力	6.6W	10.0W	10.8W	10.5W	10.8W
	電圧・電流	3.3V 2.0A（ピーク:2.4A）	5V 2.0A（ピーク:2.4A）	12V 0.9A（ピーク:1.08A）	15V 0.7A（ピーク:0.84A）	24V 0.45A（ピーク:0.54A）
	電圧可変範囲	内部固定	内部固定	内部固定	内部固定	内部固定
適応規格	安全規格	UL60950-1, C-UL, EN62368-1, 電安法準拠
構造	外形寸法（W×H×D）	36×21×78mm
構造	冷却方法	自然空冷
テクニカルデータ	特性データ				-
	推定寿命データ				-
	EMCデータ				-
	信頼性
	MTBF				-
