VAAシリーズ

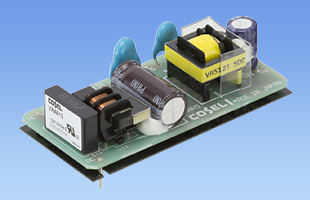

VAA5

  • 生産中止 （2023年5月19日）
  • UL60950-1
  • C-UL
  • 電安法準拠 (外付けヒューズ必要)
  • RoHS
    UL・C-UL
定格入力：AC85 ～ 132V 1Φ
定格出力電力：5W
出力電圧：5V、12V

小型・軽量・低価格
突入電流防止回路、過電流保護回路、過電圧保護回路付
安全規格対応設計

無償補償期間2年

技術的特徴

種類 型番 説明 PDF DXF
取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

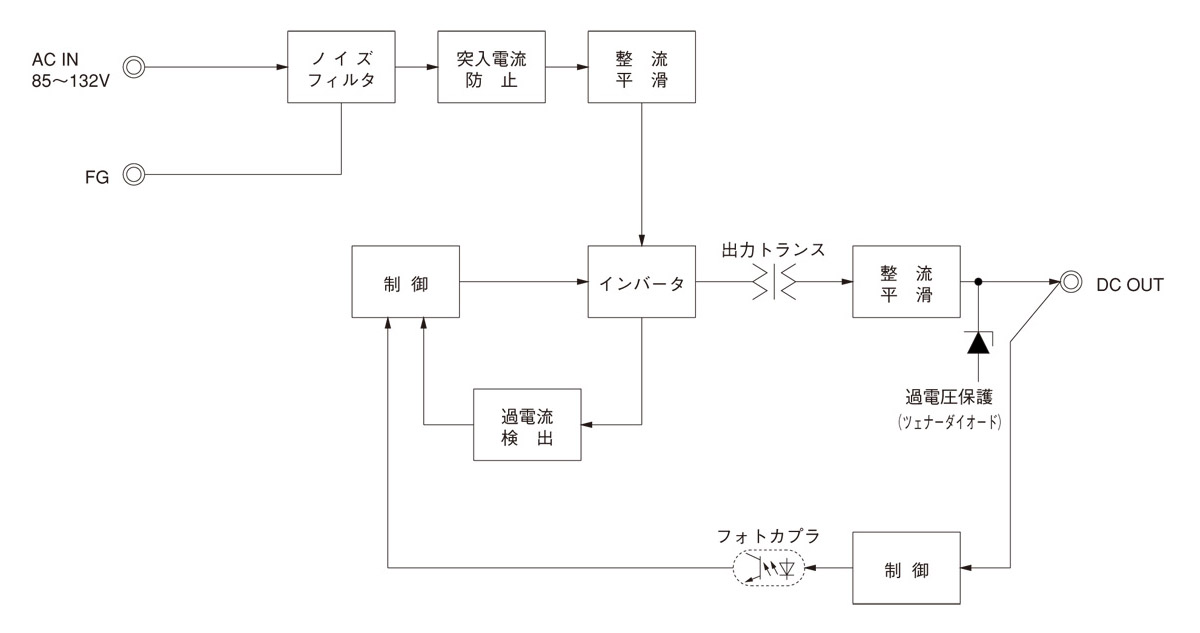

ブロックダイヤグラム

/tool/tag/fig/blo_vaa5.jpg

  • TUHS5F

    • 推奨品
    • UL60950-1
    • C-UL (CSA60950-1)
    • EN62368-1
    • RoHS

    定格入力：AC85 ～ 264V 1Φ、DC120 ～ 370V
    定格出力電力：5W
    出力電圧：5V、12V、15V、24V

VAA(1)　5(2)　05(3)　

(1)シリーズ名
(2)定格出力電力
(3)定格出力電圧
カタログダウンロード

VAA5仕様（概要）

機種 VAA505 VAA512
入力電圧 AC85 ～ 132V 1Φ or DC110 ～ 170V AC85 ～ 132V 1Φ or DC110 ～ 170V
出力 電力 5.0W 5.4W
電圧・電流 5V 1.0A 12V 0.45A
電圧可変範囲
適応規格 安全規格 UL60950-1, C-UL, 電安法準拠 (外付けヒューズ必要)
構造 外形寸法（W×H×D） 32×18×65mm
冷却方法 自然空冷
テクニカルデータ 特性データ
推定寿命データ
EMCデータ - -
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
