TUNSシリーズ

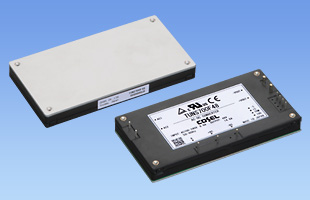

TUNS700F

推奨品
UL60950-1
C-UL (CSA60950-1)
EN62368-1

定格入力：AC85 ～ 264V 1Φ
定格出力電力：700W
出力電圧：12V、28V、48V

ブリックサイズAC-DCコンバータ
高調波電流規制対応
出力電圧可変可能

無償補償期間5年

技術的特徴

出力電圧可変
リモートコントロール
リモートセンシング
アラーム
ブリックサイズ

種類	型番	説明	PDF	DXF

取扱説明
アプリケーションマニュアル
パターンレイアウトデータ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

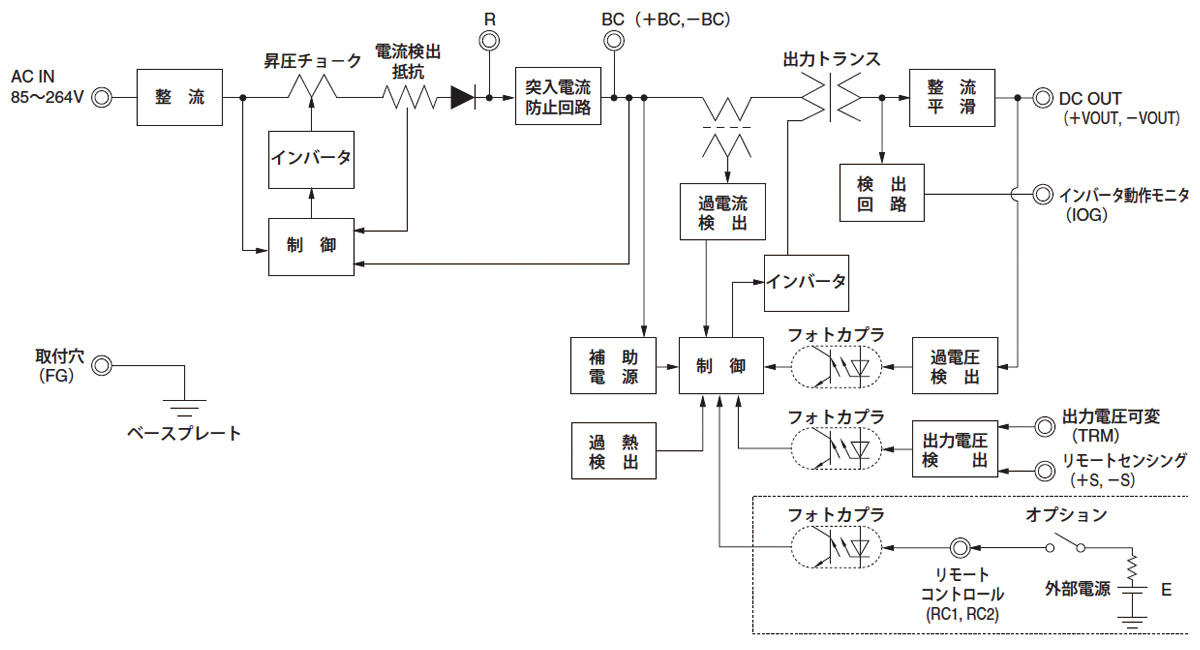

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

TUN⁽¹⁾　S⁽²⁾　700⁽³⁾　F⁽⁴⁾　48⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
T：ヒートシンク取付け穴
（Φ3.4 貫通穴）
Y1：出力電圧可変範囲±20%品
（48Vのみ）
R1：リモートコントロール付
R2：リモートコントロール付
（待機電力低減品）
P：並列運転可能・・・TUNS700F-P を参照ください（出力電圧可変、リモートセンシング不可）

カタログダウンロード

TUNS700F仕様（概要）

機種		TUNS700F12	TUNS700F28	TUNS700F48
入力電圧		AC85 ～ 264V 1Φ	AC85 ～ 264V 1Φ	AC85 ～ 264V 1Φ
出力	電力	700.8W	700.0W	700.8W
	電圧・電流	12V 58.4A	28V 25A	48V 14.6A
	電圧可変範囲	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能9.60 ～ 14.40V	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能22.40 ～ 33.60V	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能38.40 ～ 52.80V（オプション Y1：38.4 ～ 57.6）
適応規格	安全規格	UL60950-1, C-UL (CSA60950-1), EN62368-1
構造	外形寸法（W×H×D）	117.3×12.7×61.5mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ
	推定寿命データ	-	-	-
	EMCデータ
	信頼性
	MTBF
