TUNS1200F｜TUNSシリーズ｜電源｜製品情報

TUNSシリーズ

定格入力：AC85 ～ 305V 1Φ
定格出力電力：1200W
出力電圧：12V、28V、48V、65V

277V入力対応ワイド入力 85～305VAC
医用電気機器規格対応　絶縁クラス 2MOOP
並列運転/N＋1冗長運転可能
定電流動作可能
出力電圧は0V近くまで可変対応
SEMI F47規格対応

無償補償期間5年

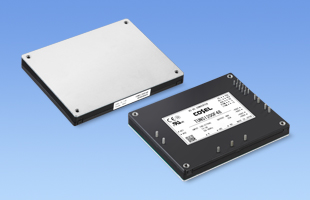

パワーモジュール型AC-DCコンバータ。
定電流動作や、出力電圧0V可変、N＋1冗長構成にも対応など多くの機能を有する。
電解コンデンサレス設計で長寿命化を達成し、伝導放熱方式によりファンレス・静音装置に最適。
医療機器規格にも対応し、高信頼性を提供。

種類	型番	説明	PDF	DXF

取扱説明
アプリケーションマニュアル
パターンレイアウトデータ

※掲載していない資料もあります。詳しくはお問い合せください。

TUN⁽¹⁾　S⁽²⁾　1200⁽³⁾　F⁽⁴⁾　48⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
T：ヒートシンク取付け穴
（Φ3.4 貫通穴）
Y1：出力電圧可変範囲±20%品
（48Vのみ）
R3：リモートコントロール
（正論理）
N1：過熱保護自動復帰

機種		TUNS1200F12	TUNS1200F28	TUNS1200F48	TUNS1200F65
入力電圧		AC85 ～ 305V 1Φ	AC85 ～ 305V 1Φ	AC85 ～ 305V 1Φ	AC85 ～ 305V 1Φ
出力	電力	1008W	1204W	1200W	1202.5W
	電圧・電流	12V 84A	28V 43A	48V 25A	65V 18.5A
	電圧可変範囲	内部固定（VTRMオープン）外付けVR、または外部電圧印加で可変可能9.60 ～ 14.40V	内部固定（VTRMオープン）外付けVR、または外部電圧印加で可変可能22.40 ～ 33.60V	内部固定（VTRMオープン）外付けVR、または外部電圧印加で可変可能38.40 ～ 52.80V	内部固定（VTRMオープン）外付けVR、または外部電圧印加で可変可能52.00 ～ 78.00V
適応規格	安全規格	UL62368-1, EN62368-1, C-UL (equivalent to CAN/CSA-C22.2 No.62368-1), ANSI/AAMI ES60601-1, EN60601-1 3rd, C-UL (equivalent to CAN/CSA-C22.2 No.60601-1)
構造	外形寸法（W×H×D）	117.3×12.7×86.8mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-
	EMCデータ
	信頼性
	MTBF
