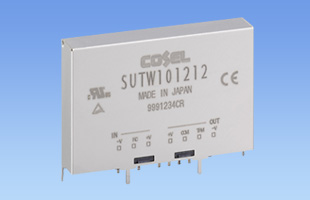

SUTW10｜SUTWシリーズ｜電源｜製品情報

SUTWシリーズ

定格入力：DC4.5 ～ 9V, DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 76V
定格出力電力：10W
出力電圧：±12V（+24）、±15V（+30）

入出力間アイソレーション
リモートコントロール
外部出力電圧可変可能

無償補償期間5年

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

SUT⁽¹⁾　W⁽²⁾　10⁽³⁾　12⁽⁴⁾　12⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)2出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション
G：入出力間C削除

機種		SUTW100512	SUTW100515	SUTW101212	SUTW101215	SUTW102412	SUTW102415	SUTW104812	SUTW104815
入力電圧		DC4.5 ～ 9V	DC4.5 ～ 9V	DC9 ～ 18V	DC9 ～ 18V	DC18 ～ 36V	DC18 ～ 36V	DC36 ～ 76V	DC36 ～ 76V
出力	電力	10.8W	10.5W	10.8W	10.5W	10.8W	10.5W	10.8W	10.5W
	電圧・電流	±12V（+24V） 0.45A	±15V（+30V） 0.35A	±12V（+24V） 0.45A	±15V（+30V） 0.35A	±12V（+24V） 0.45A	±15V（+30V） 0.35A	±12V（+24V） 0.45A	±15V（+30V） 0.35A
	電圧可変範囲	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%
適応規格	安全規格	UL60950-1, C-UL, EN62368-1
構造	外形寸法（W×H×D）	45.2×29.3×9.15mm
構造	冷却方法	自然空冷 / 強制通風
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-	-	-
	EMCデータ
	信頼性
	MTBF
