SUSシリーズ

SUS1R5
SUS3
SUS6

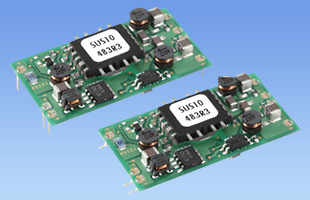

SUS10

SUS10

量産中
UL60950-1
C-UL
EN62368-1

定格入力：DC4.5 ～ 9V, DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 76V
定格出力電力：10W
出力電圧：3.3V、5V、12V、15V

表面実装（SMD） / スルーホール実装（DIP）タイプを用意
入出力間アイソレーション
リモートコントロール
外部出力電圧可変可能

無償補償期間5年

技術的特徴

出力電圧可変
リモートコントロール

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル

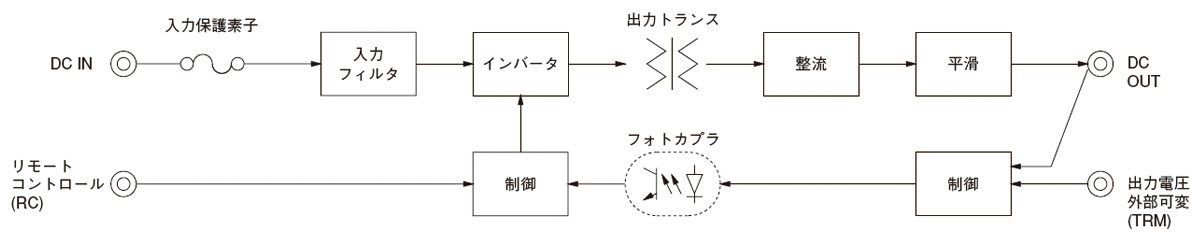

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

SU⁽¹⁾　S⁽²⁾　10⁽³⁾　12⁽⁴⁾　05⁽⁵⁾　B⁽⁶⁾　P⁽⁷⁾　-　□⁽⁸⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)端子形態
B：SMD
C：DIP
(7)梱包形態
空白：プラスチックカバー
P：トレイ
（SMDタイプのみ）
(8)オプション
G：入出力間c削除

カタログダウンロード

SUS10仕様（概要）

機種		SUS10053R3	SUS100505	SUS100512	SUS100515	SUS10123R3	SUS101205	SUS101212	SUS101215	SUS10243R3	SUS102405	SUS102412	SUS102415	SUS10483R3	SUS104805	SUS104812	SUS104815
入力電圧		DC4.5 ～ 9V	DC4.5 ～ 9V	DC4.5 ～ 9V	DC4.5 ～ 9V	DC9 ～ 18V	DC9 ～ 18V	DC9 ～ 18V	DC9 ～ 18V	DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V
出力	電力	8.58W	10W	10.8W	10.5W	8.58W	10W	12W	12W	8.58W	10W	12W	12W	8.58W	10W	12W	12W
	電圧・電流	3.3V 2.6A	5V 2A	12V 0.9A	15V 0.7A	3.3V 2.6A	5V 2A	12V 1A	15V 0.8A	3.3V 2.6A	5V 2A	12V 1A	15V 0.8A	3.3V 2.6A	5V 2A	12V 1A	15V 0.8A
	電圧可変範囲	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%
適応規格	安全規格	UL60950-1, C-UL, EN62368-1
構造	外形寸法（W×H×D）	39.2×6.5×21.0mm
構造	冷却方法	自然空冷 / 強制通風
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	EMCデータ	-			-	-			-	-			-	-			-
	信頼性
	MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
