SUCSシリーズ

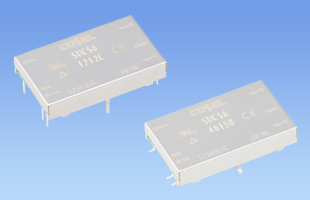

SUCS6

量産中
UL60950-1
C-UL
EN62368-1

定格入力：DC4.5 ～ 9V, DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 76V
定格出力電力：6W
出力電圧：3.3V、5V、12V、15V

表面実装（SMD） / スルーホール実装（DIP）タイプを用意
入出力間アイソレーション
リモートコントロール
外部出力電圧可変可能

無償補償期間5年

技術的特徴

出力電圧可変
リモートコントロール

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル

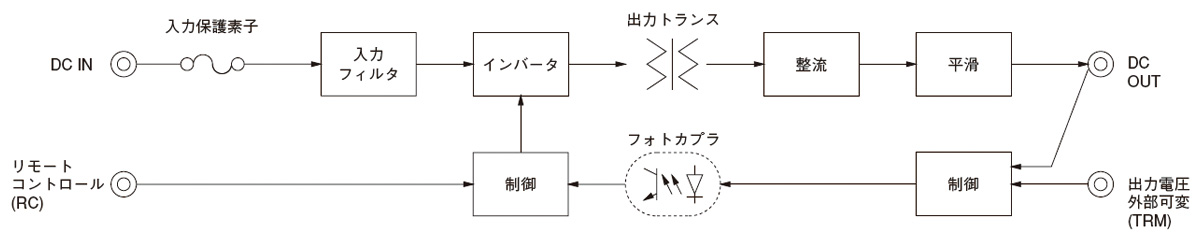

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

SUC⁽¹⁾　S⁽²⁾　6⁽³⁾　12⁽⁴⁾　05⁽⁵⁾　B⁽⁶⁾　P⁽⁷⁾　-　□⁽⁸⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)端子形態
B：SMD
C：DIP
(7)梱包形態
空白：プラスチックカバー
P：トレイ
（SMDタイプのみ）
(8)オプション
G：入出力間c削除
C：コーティング（DIPタイプのみ）※
※安全規格未取得

カタログダウンロード

SUCS6仕様（概要）

機種		SUCS6053R3	SUCS60505	SUCS60512	SUCS60515	SUCS6123R3	SUCS61205	SUCS61212	SUCS61215	SUCS6243R3	SUCS62405	SUCS62412	SUCS62415	SUCS6483R3	SUCS64805	SUCS64812	SUCS64815
入力電圧		DC4.5 ～ 9V	DC4.5 ～ 9V	DC4.5 ～ 9V	DC4.5 ～ 9V	DC9 ～ 18V	DC9 ～ 18V	DC9 ～ 18V	DC9 ～ 18V	DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V
出力	電力	3.96W	5W	6W	6W	4.46W	6W	6W	6W	4.46W	6W	6W	6W	4.46W	6W	6W	6W
	電圧・電流	3.3V 1.2A	5V 1A	12V 0.5A	15V 0.4A	3.3V 1.35A	5V 1.2A	12V 0.5A	15V 0.4A	3.3V 1.35A	5V 1.2A	12V 0.5A	15V 0.4A	3.3V 1.35A	5V 1.2A	12V 0.5A	15V 0.4A
	電圧可変範囲	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%
適応規格	安全規格	UL60950-1, C-UL, EN62368-1
構造	外形寸法（W×H×D）	32.6×7.0×19.1mm
構造	冷却方法	自然空冷 / 強制通風
テクニカルデータ	特性データ										-
	推定寿命データ	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	EMCデータ	-			-	-			-	-			-	-			-
	信頼性
	MTBF
