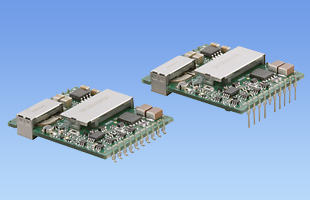

SFS30

SFS30

生産中止予定品（2026年4月20日）
UL60950-1
C-UL (CSA60950-1)
EN62368-1

定格入力：DC18 ～ 36V, DC36 ～ 76V
定格出力電力：30W
出力電圧：1.2V、1.5V、1.8V、2.5V、3.3V、5V、10V、12V、15V

※2.5V以下出力機種は生産中止（2023年5月31日）
※SFS15/30(48V入力)モデルは生産中止（2025年4月18日）
※SFS15/30(24V入力)モデルは生産中止（2026年4月20日）

表面実装（SMD） / スルーホール実装（DIP）タイプを用意
並列運転可能
リモートコントロール
アラーム機能

無償補償期間5年

技術的特徴

並列運転
リモートコントロール
アラーム

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル

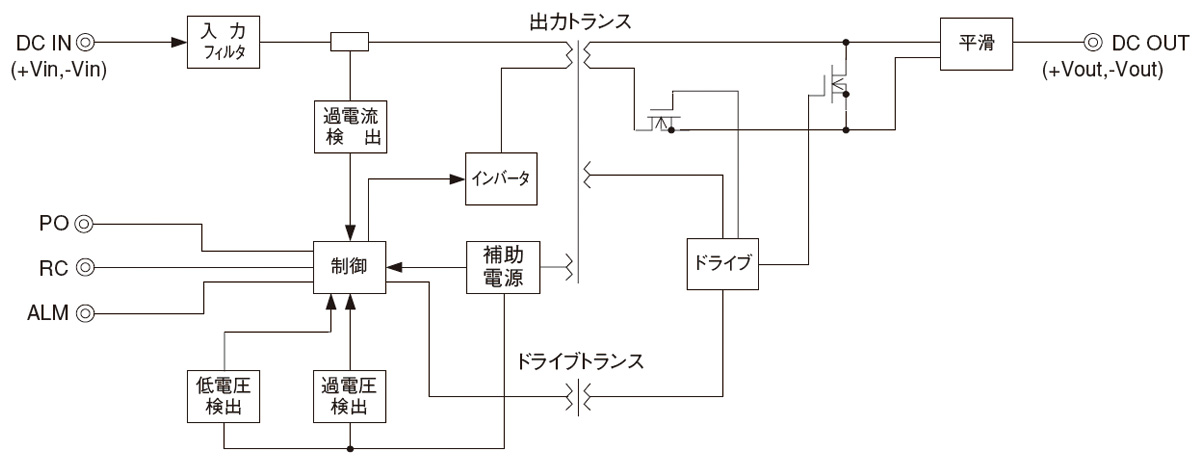

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

MGS30
- 量産中
- UL60950-1
- C-UL (CSA60950-1)
- EN62368-1
定格入力：DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 76V
定格出力電力：30W
出力電圧：3.3V, 5V, 12V, 15V
MGFS30
- 量産中
- UL60950-1
- C-UL (CSA60950-1)
- EN62368-1
定格入力：DC9 ～ 36V, DC18 ～ 76V
定格出力電力：30W
出力電圧：3.3V, 5V, 12V, 15V

SF⁽¹⁾　S⁽²⁾　30⁽³⁾　48⁽⁴⁾　3R3⁽⁵⁾　B⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
　24：18 ～ 36V
　48：36 ～ 76V
(5)定格出力電圧
(6)端子形態（使用はんだ）
　B：SMD（鉛フリー）
　C：DIP（鉛フリー）

カタログダウンロード

SFS30仕様（概要）

機種		SFS30242R5	SFS30243R3	SFS302405	SFS302412	SFS302415	SFS30481R2	SFS30481R5	SFS30481R8	SFS30482R5	SFS30483R3	SFS304805	SFS304810	SFS304812	SFS304815
入力電圧		DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V
出力	電力	22.5W	29.7W	30.0W	30.0W	30.0W	12.48W	15.6W	16.2W	22.5W	29.7W	30.0W	30.0W	30.0W	30.0W
	電圧・電流	2.5V 9.0A	3.3V 9.0A	5.0V 6.0A	12V 2.5A	15V 2.0A	1.2V 10.4A	1.5V 10.4A	1.8V 9.0A	2.5V 9.0A	3.3V 9.0A	5.0V 6.0A	10V 3.0A	12V 2.5A	15V 2.0A
	電圧可変範囲
適応規格	安全規格	UL60950-1, C-UL (CSA60950-1), EN62368-1
構造	外形寸法（W×H×D）	38.7×8.0×31.2mm
構造	冷却方法	自然空冷 / 強制通風
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	EMCデータ
	信頼性
	MTBF
