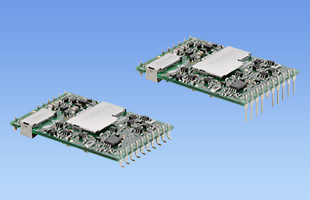

SFSシリーズ

SFS20

  • 生産中止 （2024年5月20日）
  • UL60950-1
  • C-UL (CSA60950-1)
  • EN62368-1
  • RoHS
    UL・C-UL
    TUV
    CE
    UKCA

定格入力：DC36 ～ 76V
定格出力電力：20W
出力電圧：1.5V、1.8V、2.5V、3.3V、5V

※2.5V以下出力機種の生産中止（2023年5月31日）

表面実装（SMD） / スルーホール実装（DIP）タイプを用意
並列運転可能
リモートコントロール
アラーム機能

無償補償期間5年

技術的特徴

  • 並列運転
  • リモートコントロール
  • アラーム
種類 型番 説明 PDF DXF
取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル

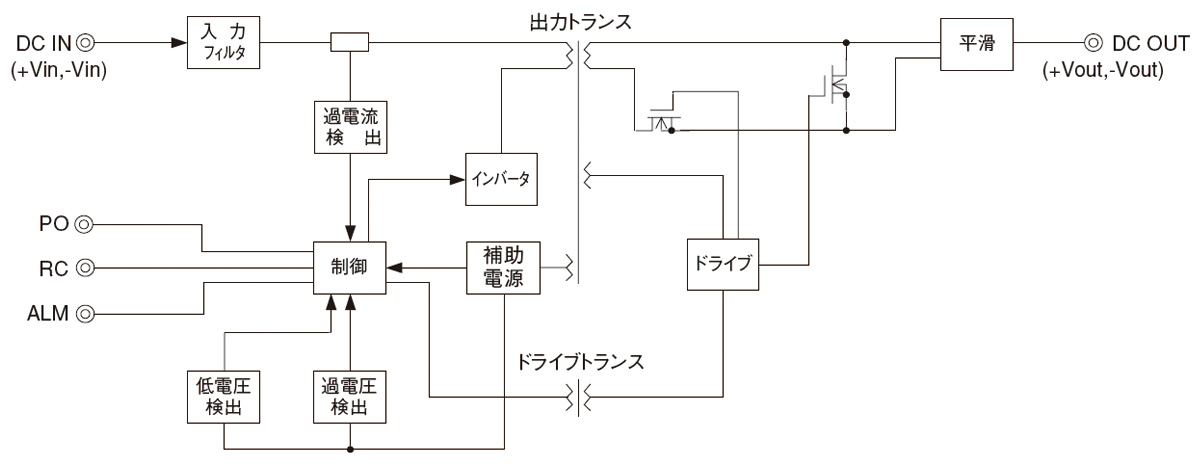

ブロックダイヤグラム

/tool/tag/fig/blo_sfs20.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

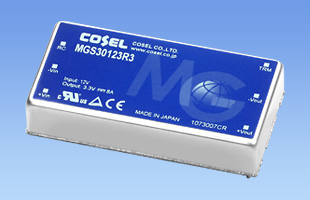

  • MGS30

    • 量産中
    • UL60950-1
    • C-UL (CSA60950-1)
    • EN62368-1
    • RoHS

    定格入力：DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 76V
    定格出力電力：30W
    出力電圧：3.3V, 5V, 12V, 15V

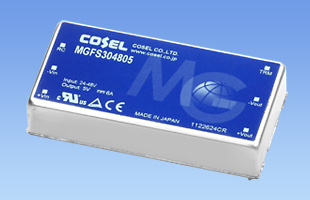

  • MGFS30

    • 量産中
    • UL60950-1
    • C-UL (CSA60950-1)
    • EN62368-1
    • RoHS

    定格入力：DC9 ～ 36V, DC18 ～ 76V
    定格出力電力：30W
    出力電圧：3.3V, 5V, 12V, 15V

SF(1)　S(2)　20(3)　48(4)　3R3(5)　B(6)　


(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
　48：36 ～ 76V
(5)定格出力電圧
(6)端子形態（使用はんだ）
　B：SMD（鉛フリー）
　C：DIP（鉛フリー）

カタログダウンロード

SFS20仕様（概要）

機種 SFS20481R5 SFS20481R8 SFS20482R5 SFS20483R3 SFS204805
入力電圧 DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V
出力 電力 13.5W 14.4W 17.5W 19.8W 20.0W
電圧・電流 1.5V 9.0A 1.8V 8.0A 2.5V 7.0A 3.3V 6.0A 5.0V 4.0A
電圧可変範囲
適応規格 安全規格 UL60950-1, C-UL (CSA60950-1), EN62368-1
構造 外形寸法（W×H×D） 38.7×5.0×27.2mm
冷却方法 自然空冷 / 強制通風
テクニカルデータ 特性データ
推定寿命データ - - - - -
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
