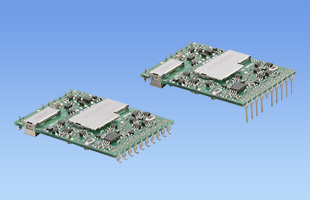

SFSシリーズ

SFS10

  • 生産中止 （2024年5月20日）
  • UL60950-1
  • C-UL (CSA60950-1)
  • EN62368-1
  • RoHS
    UL・C-UL
    TUV
    CE
    UKCA

定格入力：DC36 ～ 76V
定格出力電力：10W
出力電圧：1.2V、1.5V、1.8V、2.5V、3.3V、5V、12V、15V

※2.5V以下出力機種の生産中止（2023年5月31日）

表面実装（SMD） / スルーホール実装（DIP）タイプを用意
並列運転可能
リモートコントロール
アラーム機能

無償補償期間5年

技術的特徴

  • 並列運転
  • リモートコントロール
  • アラーム
種類 型番 説明 PDF DXF
取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル

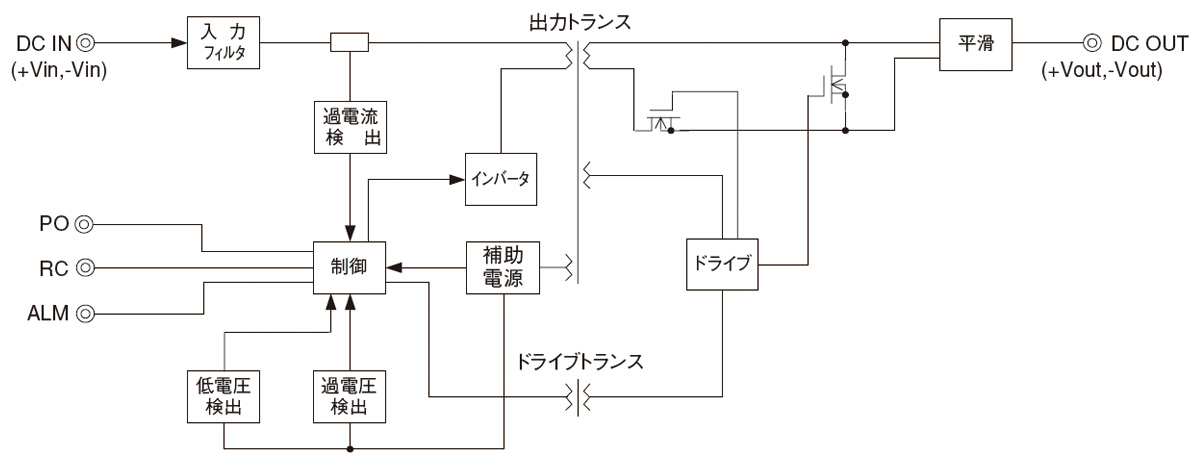

ブロックダイヤグラム

/tool/tag/fig/blo_sfs10.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

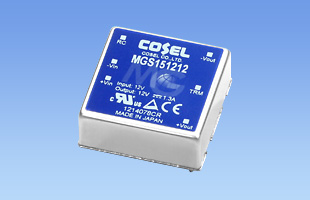

  • MGS15

    • 量産中
    • UL60950-1
    • C-UL (CSA60950-1)
    • EN62368-1
    • RoHS

    定格入力：DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 76V
    定格出力電力：15W
    出力電圧：3.3V, 5V, 12V, 15V

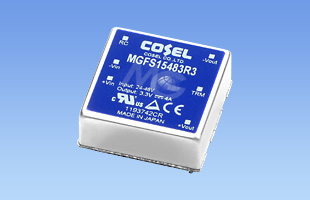

  • MGFS15

    • 量産中
    • UL60950-1
    • C-UL (CSA60950-1)
    • EN62368-1
    • RoHS

    定格入力：DC9 ～ 36V, DC18 ～ 76V
    定格出力電力：15W
    出力電圧：3.3V, 5V, 12V, 15V

SF(1)　S(2)　10(3)　48(4)　3R3(5)　B(6)　



(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
　48：36 ～ 76V
(5)定格出力電圧
(6)端子形態（使用はんだ）
　B：SMD（鉛フリー）
　C：DIP（鉛フリー）

カタログダウンロード

SFS10仕様（概要）

機種 SFS10481R2 SFS10481R5 SFS10481R8 SFS10482R5 SFS10483R3 SFS104805 SFS104812 SFS104815
入力電圧 DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V
出力 電力 4.2W 5.25W 5.4W 7.5W 9.9W 10.0W 10.8W 10.5W
電圧・電流 1.2V 3.5A 1.5V 3.5A 1.8V 3.0A 2.5V 3.0A 3.3V 3.0A 5.0V 2.0A 12V 0.9A 15V 0.7A
電圧可変範囲
適応規格 安全規格 UL60950-1, C-UL (CSA60950-1), EN62368-1
構造 外形寸法（W×H×D） 38.7×5.0×27.2mm
冷却方法 自然空冷
テクニカルデータ 特性データ
推定寿命データ - - - - - - - -
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
