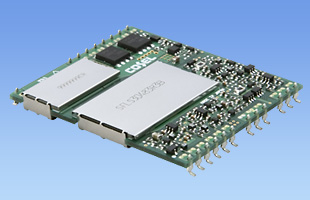

SFLSシリーズ

SFLS30

  • 生産中止 （2024年5月20日）
  • UL60950-1
  • C-UL (CSA60950-1)
  • EN62368-1
  • RoHS
    UL・C-UL
    TUV
    CE
    UKCA
定格入力：DC36 ～ 76V
定格出力電力：30W
出力電圧：1.2V、1.5V、1.8V、2.5V、3.3V、5V

薄型表面実装（SMD）タイプ
高効率（同期整流回路を採用）
並列運転可能
過電流保護・過電圧保護・低電圧保護回路付き
リモートコントロール、アラーム機能付き
出力監視 / 起動順序制御機能付き

無償補償期間5年

技術的特徴

種類 型番 説明 PDF DXF
取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル

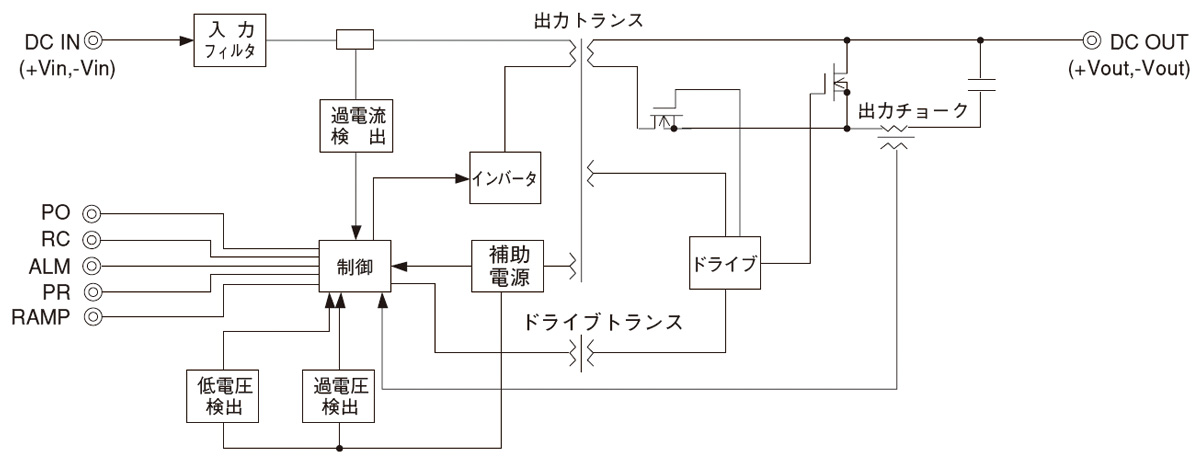

ブロックダイヤグラム

/tool/tag/fig/blo_sfls30.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

SFL(1)　S(2)　30(3)　48(4)　3R3(5)　B(6)　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
48：36 ～ 76V
(5)定格出力電圧
(6)端子形態
　B：SMD
カタログダウンロード

SFLS30仕様（概要）

機種 SFLS30481R2 SFLS30481R5 SFLS30481R8 SFLS30482R5 SFLS30483R3 SFLS304805
入力電圧 DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V
出力 電力 14.4W 16.5W 19.8W 25.0W 29.7W 30.0W
電圧・電流 1.2V 12A 1.5V 11A 1.8V 11A 2.5V 10A 3.3V 9A 5V 6A
電圧可変範囲
適応規格 安全規格 UL60950-1, C-UL (CSA60950-1), EN62368-1
構造 外形寸法（W×H×D） 41.2×4.4×36.2mm
冷却方法 自然空冷
テクニカルデータ 特性データ
推定寿命データ - - - - - -
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
