RMBシリーズ

RMB15A

  • 生産中止 （2017年9月29日）
  • UL60950-1
  • C-UL
  • 電安法準拠
  • RoHS
    UL・C-UL
定格入力：AC85 ～ 132V 1Φ
定格出力電力：15W
出力電圧：+5V/+12V、+5V/+24V

最低負荷電流ゼロ
突入電流防止回路、過電流・過電圧保護回路付
V2（12, 24V）ピーク負荷対応
V1、V2は絶縁
V1、V2とも出力安定化
小型、低価格

無償補償期間3年

技術的特徴

DINレール取付金具、ハーネス

種類 型番 説明 PDF DXF
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

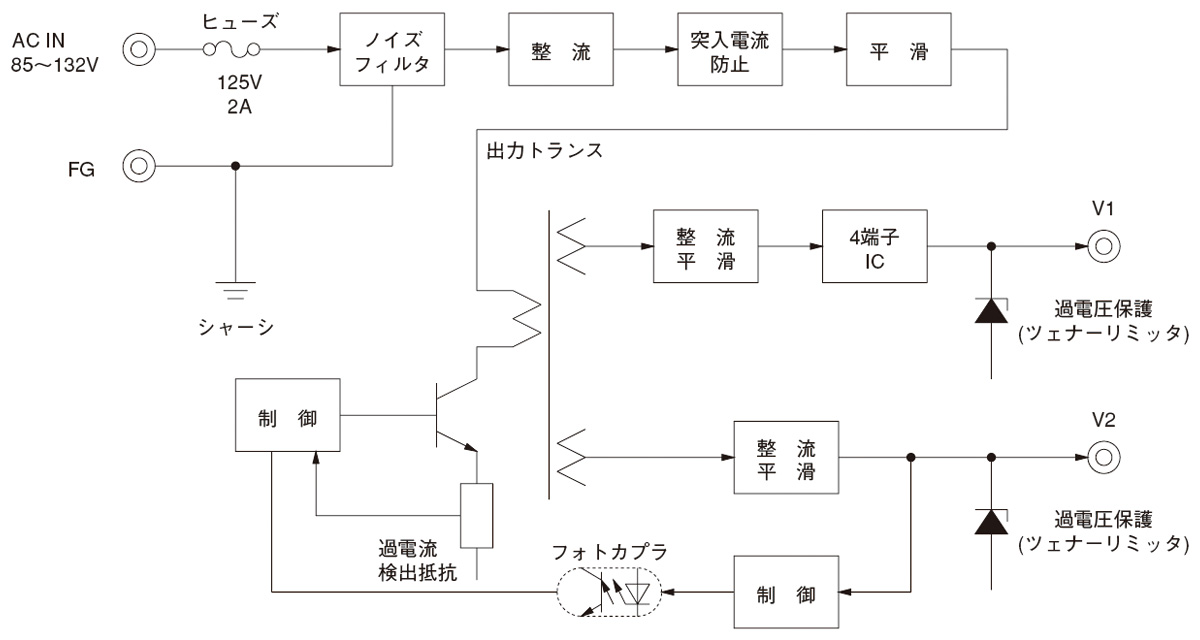

ブロックダイヤグラム

/tool/tag/fig/blo_rmb15a.jpg

RMB(1)　15A(2)　-　1(3)　-　□(4)　

(1)シリーズ名
(2)定格出力電力
(3)出力電圧の種類
(4)オプション
J：コネクタタイプ
N：ケースカバー付
カタログダウンロード

RMB15A仕様（概要）

機種 RMB15A-1 RMB15A-2
入力電圧 AC85 ～ 132V 1Φ or DC110 ～ 170V AC85 ～ 132V 1Φ or DC110 ～ 170V
出力 電力 16W（ピーク:19.6W） 16W（ピーク:19.6W）
電圧・電流 V1：+5V 0.8A
V2：+12V 1.0A(ピーク:1.3A)		 V1：+5V 0.8A
V2：+24V 0.5A(ピーク:0.65A)
電圧可変範囲 5.00 ～ 5.25内部固定 5.00 ～ 5.25内部固定
適応規格 安全規格 UL60950-1, C-UL, 電安法準拠
構造 外形寸法（W×H×D） 28×80×100mm
冷却方法 自然空冷
テクニカルデータ 特性データ
推定寿命データ
EMCデータ - -
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
