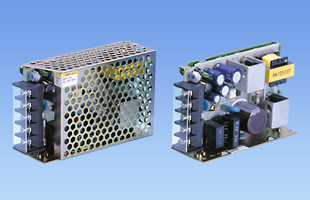

R25A｜Rシリーズ｜電源｜製品情報

Rシリーズ

定格入力：AC85 ～ 132V 1Φ
定格出力電力：25W
出力電圧：3V、5V、9V、12V、15V、18V、24V

突入電流防止回路、過電流・過電圧保護回路付
小型、低価格

無償補償期間3年

取付金具、電源置き換え金具、DINレール取付金具、ハーネス

種類	型番	説明	PDF	DXF

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

R⁽¹⁾　25A⁽²⁾　-　5⁽³⁾　-　□⁽⁴⁾　

(1)シリーズ名
(2)定格出力電力
(3)定格出力電圧
(4)オプション
C：コーティング
G：低漏洩電流
J：コネクタタイプ
N：ケースカバー付

機種		R25A-3	R25A-5	R25A-9	R25A-12	R25A-15	R25A-18	R25A-24
入力電圧		AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V
出力	電力	15W	25W	25.2W	25.2W	25.5W	25.2W	26.4W
	電圧・電流	3V 5.0A	5V 5A	9V 2.8A	12V 2.1A	15V 1.7A	18V 1.4A	24V 1.1A
	電圧可変範囲	2.85 ～ 3.6V	4.5 ～ 5.5V	8.1 ～ 9.9V	10.8 ～ 13.2V	13.5 ～ 16.5V	16.2 ～ 19.8V	21.6 ～ 26.4V
適応規格	安全規格	UL60950-1, C-UL, 電安法準拠
構造	外形寸法（W×H×D）	31×69×104mm
構造	冷却方法	自然空冷
テクニカルデータ	特性データ						-
	推定寿命データ
	EMCデータ	-	-	-	-	-	-	-
	信頼性
	MTBF
