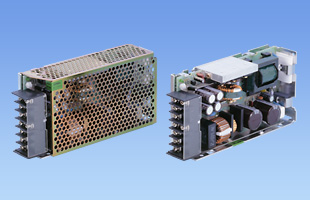

R150｜Rシリーズ｜電源｜製品情報

Rシリーズ

定格入力：AC85 ～ 132V 1Φ
定格出力電力：100W
出力電圧：3V、5V、9V、12V、15V、18V、24V

突入電流防止回路、過電流・過電圧保護回路付
小型、低価格

無償補償期間3年

取付金具

種類	型番	説明	PDF	DXF

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

R⁽¹⁾　150⁽²⁾　□⁽³⁾　-　5⁽⁴⁾　-　□⁽⁵⁾　

(1)シリーズ名
(2)定格出力電力
(3)安全規格
（UL, CSA認定品：U）
(4)定格出力電圧
(5)オプション
C：コーティング
G：低漏洩電流
N ：ケースカバー付

機種		R150-3	R150-5	R150-9	R150-12	R150-15	R150-18	R150-24
入力電圧		AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V
出力	電力	90W	150W	153W	156W	150W	153W	156W
	電圧・電流	3V 30A	5V 30A	9V 17A	12V 13A	15V 10A	18V 8.5A	24V 6.5A
	電圧可変範囲	2.85 ～ 3.6V	4.5 ～ 5.5V	8.1 ～ 9.9V	10.8 ～ 13.2V	13.5 ～ 16.5V	16.2 ～ 19.8V	21.6 ～ 26.4V
適応規格	安全規格	UL60950-1, CSA C22.2 No.60950-1, EN60950-1, EN50178, 電安法準拠
構造	外形寸法（W×H×D）	44.5×93×175mm
構造	冷却方法	自然空冷
テクニカルデータ	特性データ
	推定寿命データ	-		-			-
	EMCデータ	-	-	-	-	-	-	-
	信頼性
	MTBF
