PLA300F｜PLAシリーズ｜電源｜製品情報

PLAシリーズ

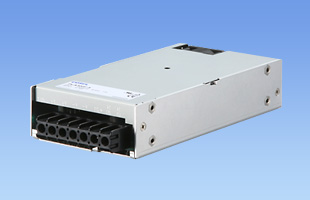

PLA300F

量産中（新規設計非推奨）
UL62368-1
C-UL (CSA62368-1)
EN62368-1
電安法準拠

定格入力：AC85 ～ 264V 1Φ
定格出力電力：300W
出力電圧：5V、12V、15V、24V、36V、48V

高調波電流規制対応
ワイド入力
無負荷時の消費電力を低減
SEMI F-47 規格対応可

無償補償期間5年（条件付：取扱説明書参照）

技術的特徴

出力電圧可変
運転表示
リモートコントロール

<p>取付金具、DINレール対応取付金具、ハーネス</p>

種類	型番	説明	PDF	DXF

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

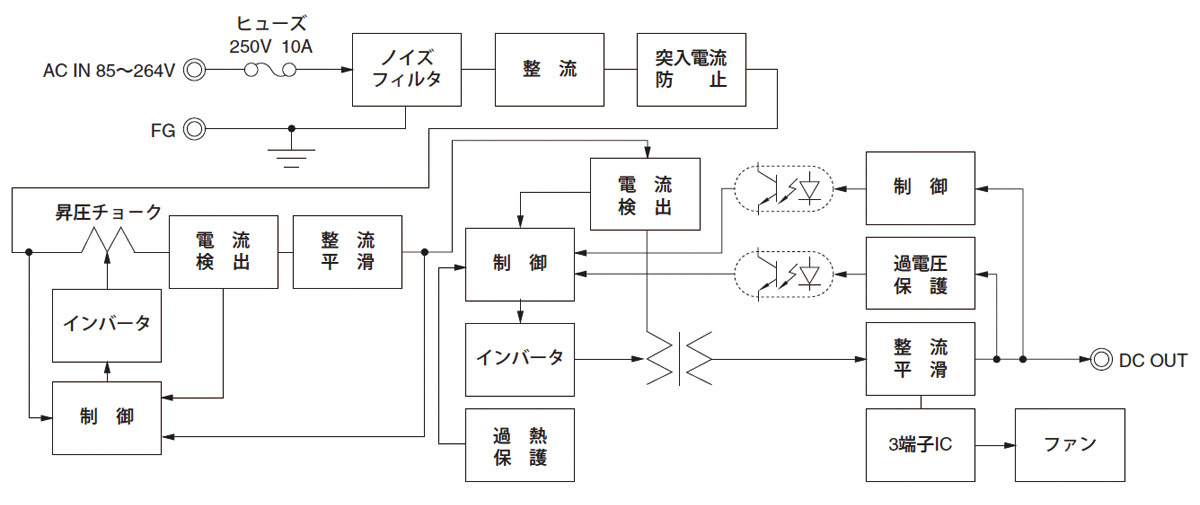

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

NAC-06-472
- 新製品
- 推奨品
- 量産中
- UL1283
- CSA C22.2 No.8 (C-UL)
- DIN EN60939 VDE0565 Teil 3-1
- ENEC (DC入力時は除く)
単相250V　6A　汎用
150ｋHz-1MHz高減衰　1段フィルタ

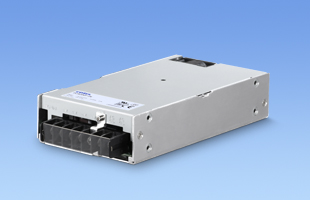

PJA300F
- 推奨品
- UL62368-1
- C-UL (CSA62368-1)
- EN62368-1
- 電安法準拠
定格入力：AC85 ～ 264V 1Φ
定格出力電力：300W
出力電圧：5V、12V、15V、24V、36V、48V

PL⁽¹⁾　A⁽²⁾　300⁽³⁾　F⁽⁴⁾　-　□⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
　C：コーティング
　G：低漏洩電流
　V：電圧可変VR外付け対応
　U：SEMI F-47対応
　（入力電圧ディップ対応）
　R：リモートコントロール
　（外部駆動電源必要）
　F4：低騒音ファン
　T2：横型端子台
　（脱落防止機構無し）
オプション設定時は仕様が変わります。詳細はお問い合わせください。

カタログダウンロード

PLA300F仕様（概要）

機種		PLA300F-5	PLA300F-12	PLA300F-15	PLA300F-24	PLA300F-36	PLA300F-48
入力電圧		AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※
出力	電力	250W ACIN115V ～ 264V	300W ACIN115V ～ 264V	300W ACIN115V ～ 264V	300W ACIN115V ～ 264V	302.4W ACIN115V ～ 264V	302.4W ACIN115V ～ 264V
	電圧・電流	5V 50A	12V 25A	15V 20A	24V 12.5A	36V 8.4A	48V 6.3A
	電圧可変範囲	4.50 ～ 5.50V	10.80 ～ 13.20V	13.50 ～ 16.50V	21.60 ～ 26.40V	32.40 ～ 39.60V	43.20 ～ 52.80V
適応規格	安全規格	UL62368-1, C-UL (CSA62368-1), EN62368-1, 電安法準拠
構造	外形寸法（W×H×D）	102×41×190mm （端子台およびねじ含まず）
構造	冷却方法	強制空冷（ファン内蔵）
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
