PJMA300F｜PJMAシリーズ｜電源｜製品情報

PJMAシリーズ

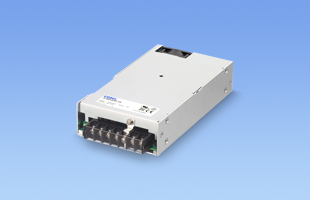

PJMA300F

新製品
推奨品
ANSI/AAMI ES60601-1
EN60601-1 3rd
C-UL (CAN/CSA-C22.2 No.60601-1)

定格入力：AC85 ～ 264V 1Φ
定格出力電力：300W
出力電圧：12V、24V、36V、48V

医用電気機器規格に対応
BF対応（出力－FG間：1MOPP, 入力－出力間：2MOPP）
広い動作温度範囲（-20℃～+70℃、出力ディレーティング必要）
高調波電流規制対応（IEC61000-3-2 クラスA準拠）

無償補償期間5年（条件付：取扱説明書参照）

PJMAシリーズのここがスゴイ

医用電気機器規格に対応したユニットタイプ電源。
CT検査装置、検査用医療機器（血液分析装置等）などの医療用機器に最適です。

技術的特徴

運転表示
出力電圧可変
リモートコントロール

種類	型番	説明	PDF	DXF
取付金具
	F-PLA300-1	電源の実装を容易にするための取付金具です。（底面取付用）	PDFダウンロード	DXFダウンロード
	F-PLA300-2	電源の実装を容易にするための取付金具です。（正面・裏面取付用）	PDFダウンロード	DXFダウンロード
	F-PLA300-3	電源の実装を容易にするための取付金具です。（底面取付用）	PDFダウンロード	DXFダウンロード
ハーネス
	H-RC-6	オプション：－Rに対応するハーネスです。	PDFダウンロード	-
	H-SN-18	用途につきましてはカタログ、または各適合モデル内の別売オプションパーツを参照願います。	PDFダウンロード	-

カタログ(英語版)
取扱説明書(英語版)
別売りオプションパーツ(英語版)

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

NAC-06-472
- 新製品
- 推奨品
- 量産中
- UL1283
- CSA C22.2 No.8 (C-UL)
- DIN EN60939 VDE0565 Teil 3-1
- ENEC (DC入力時は除く)
単相250V　6A　汎用
150ｋHz-1MHz高減衰　1段フィルタ

PJM⁽¹⁾　A⁽²⁾　300⁽³⁾　F⁽⁴⁾　-　□⁽⁵⁾-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
　C：コーティング
　G：低漏洩電流
　V：電圧可変VR外付け対応
　R：リモートコントロール（外部駆動電源必要）
　F4：低騒音ファン
オプション設定時は仕様が変わります。詳細はお問い合わせください。

カタログダウンロード

PJMA300F仕様（概要）

機種		PJMA300F-12	PJMA300F-24	PJMA300F-36	PJMA300F-48
入力電圧		AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※
出力	電力	300W ACIN100V ～ 264V	300W ACIN100V ～ 264V	302.4W ACIN100V ～ 264V	302.4W ACIN100V ～ 264V
	電圧・電流	12V 25A	24V 12.5A	36V 8.4A	48V 6.3A
	電圧可変範囲	10.80 ～ 13.20V	21.60 ～ 26.40V	32.40 ～ 39.60V	43.20 ～ 52.80V
適応規格	安全規格	ANSI/AAMI ES60601-1, EN60601-1 3rd, C-UL (CAN/CSA-C22.2 No.60601-1)
構造	外形寸法（W×H×D）	102x41x190mm（端子台およびねじ含まず）
構造	冷却方法	強制空冷（ファン内蔵）
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
