PJAシリーズ

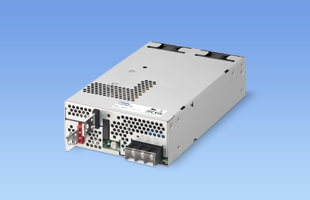

PJA1000F

推奨品
無償貸し出し対象
UL62368-1
C-UL (CSA62368-1)
EN62368-1
電安法準拠

定格入力：AC85 ～ 264V 1Φ
定格出力電力：1000W
出力電圧：12V、15V、24V、36V、48V

高調波電流規制対応
ワイド入力
無負荷時の消費電力を低減
SEMI F-47 規格対応可

無償補償期間5年（条件付：取扱説明書参照）

PJAシリーズのここがスゴイ

汎用型ユニットタイプ電源。
機能を絞り、コストパフォーマンスを追求した製品。
100～1500Wまで、全３２機種の幅広いラインナップを提供。

技術的特徴

出力電圧可変
運転表示
リモートコントロール
リモートセンシング
アラーム
並列運転

種類	型番	説明	PDF	DXF
ハーネス
	H-PA-9	並列運転（オプション：－W）をする場合に使用するハーネスです。	PDFダウンロード	-
	H-RC-5	オプション：－Rの機能のみを使う場合に使用するハーネスです。	PDFダウンロード	-
	H-SN-18	用途につきましてはカタログ、または各適合モデル内の別売オプションパーツを参照願います。	PDFダウンロード	-
	H-SN-32	オプション：－R,－Wの機能を全て使う場合に使用するハーネスです。	PDFダウンロード	-
	H-SN-33	リモートセンシングを除くオプション：－R,－Ｗの機能を使う場合に使用するハーネスです。	PDFダウンロード	-
絶縁チューブ
	T-PBA1500-1	出力端子用の絶縁チューブです。（先端部カバー用）	PDFダウンロード	-
	T-PBA1500-2	出力端子用の絶縁チューブです。（根元部カバー用）	PDFダウンロード	-

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

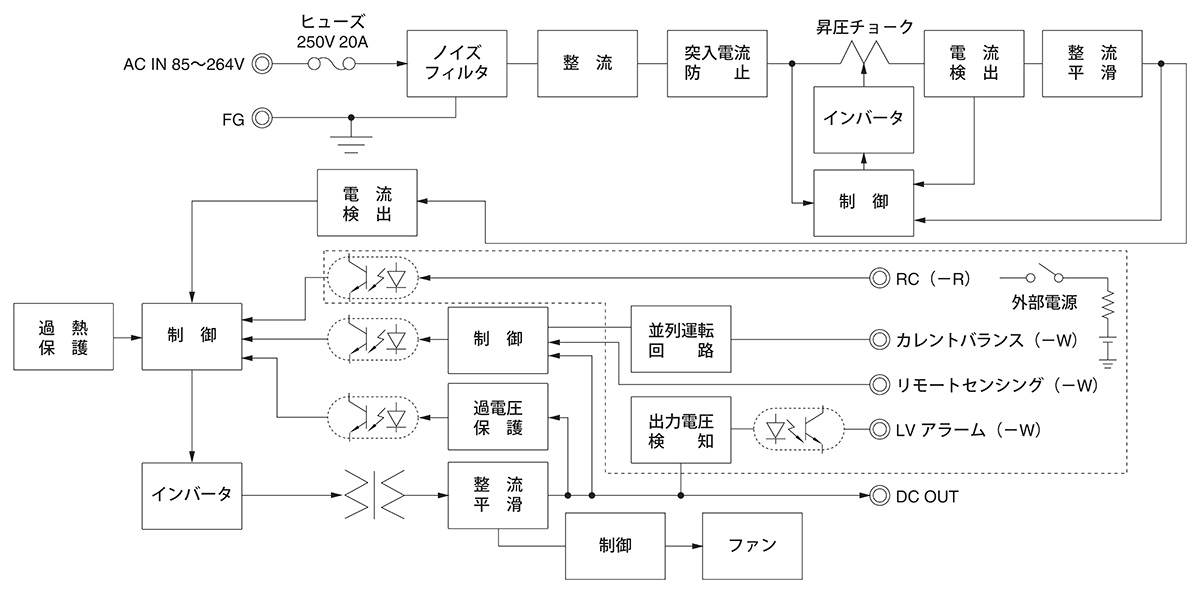

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

NAC-20-472
- 新製品
- 推奨品
- 量産中
- UL1283
- CSA C22.2 No.8 (C-UL)
- DIN EN60939 VDE0565 Teil 3-1
- ENEC (DC入力時は除く)
単相250V　20A　汎用
150ｋHz-1MHz高減衰　1段フィルタ

PJ⁽¹⁾　A⁽²⁾　1000⁽³⁾　F⁽⁴⁾　-　□⁽⁵⁾-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
　C：コーティング
　G：低漏洩電流
　V：電圧可変VR外付け対応
　W：並列運転・LV アラーム・リモートセンシング
　R：リモートコントロール（外部駆動電源必要）
　U：瞬時入力電圧ディップ対応
オプション設定時は仕様が変わります。詳細はお問い合わせください。

カタログダウンロード

PJA1000F仕様（概要）

機種		PJA1000F-12	PJA1000F-15	PJA1000F-24	PJA1000F-36	PJA1000F-48
入力電圧		AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※
出力	電力	1008W ACIN115V ～ 264V	1005W ACIN115V ～ 264V	1008W ACIN115V ～ 264V	1008W ACIN115V ～ 264V	1008W ACIN115V ～ 264V
	電圧・電流	12V 84A	15V 67A	24V 42A	36V 28A	48V 21A
	電圧可変範囲	10.80 ～ 13.50V	13.50 ～ 17.30V	20.40 ～ 28.50V	30.60 ～ 40.80V	40.80 ～ 55.20V
適応規格	安全規格	UL62368-1, C-UL (CSA62368-1), EN62368-1, 電安法準拠
構造	外形寸法（W×H×D）	150×61×240mm（端子台およびねじ含まず）
構造	冷却方法	強制空冷（ファン内蔵）
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
