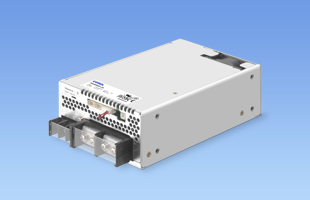

PDA600F｜PDAシリーズ｜電源｜製品情報

PDAシリーズ

定格入力：85 ～ 264VAC 1Φ
定格出力電力：600W
出力電圧：12V、15V、24V、36V、48V

高効率
出力電圧は0V近くまで可変可能
定電流電源としての対応も可能（外付け回路が必要）
各種アラームあり
AUX（12V）付き
並列運転／ N+1並列冗長運転
SEMI F47 規格対応
専用ハーネスなど各種オプションパーツを対応

無償補償期間5年（取扱説明書参照）

汎用型ユニットタイプ電源。
PBAシリーズと外形・取り付け寸法が同一のため、置き換え設計が容易です。
電源効率の向上により発熱を抑え、レイアウトの自由度が向上。
さらに環境負荷の低減にも貢献し、持続可能な装置設計をサポートします。

ハーネス, 端子接続金具

種類	型番	説明	PDF	DXF

取扱説明

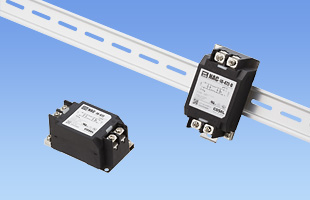

別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

PD⁽¹⁾　A⁽²⁾　600⁽³⁾　F⁽⁴⁾　-　□⁽⁵⁾

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧

機種		PDA600F-3R3	PDA600F-5	PDA600F-12	PDA600F-15	PDA600F-24	PDA600F-36	PDA300F-48
入力電圧		85 ～ 264VAC 1Φ	85 ～ 264VAC 1Φ	85 ～ 264VAC 1Φ	85 ～ 264VAC 1Φ	85 ～ 264VAC 1Φ	85 ～ 264VAC 1Φ	85 ～ 264VAC 1Φ
出力	電力	396W	600W	636W	645W	648W	648W	624W
	電圧・電流	3.3V 120A	5V 120A	12V 53A	15V 43A	24V 27A ACin100V 24V 27 (31) A ACin230V	36V 18A	48V 13A
	電圧可変範囲	2.64 ～ 3.96V	3.96 ～ 6.00V	8.25 ～ 13.20V	10.50 ～ 16.50V	16.50 ～ 26.40V	25.20 ～ 39.60V	38.40 ～ 56.00V
適応規格	安全規格	UL62368-1, C-UL (equivalent to CAN/CSA-C22.2No.62368-1), EN62368-1, 電安法準拠
構造	外形寸法（W×H×D）	120×61×190mm （端子台およびねじ含まず）
構造	冷却方法	強制空冷（ファン内蔵）
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
