PBAシリーズ

PBA10F

生産中止予定品（2026年10月20日）
UL60950-1
C-UL (CSA60950-1)
EN62368-1
電安法準拠

定格入力：AC85 ～ 264V 1Φ
定格出力電力：10W
出力電圧：5V、12V、24V

高調波電流規制対応（IEC61000-3-2適合）：PBA1500Tは除く
SEMIF47規格対応可
ワイド入力
豊富な出力電圧ラインアップ

無償補償期間5年（取扱説明書参照）

技術的特徴

出力電圧可変
運転表示

<p>取付金具, DINレール対応取付金具, ハーネス</p>

種類	型番	説明	PDF	DXF
DINレール対応取付金具
DINレール対応取付金具	FD-PBA10	DINレール対応取付金具（35mm幅対応）	PDFダウンロード	DXFダウンロード
取付金具
	F-PBA10-1	電源の実装を容易にするための取付金具です。（底面取付用）	PDFダウンロード	DXFダウンロード
	F-PBA10-2	電源の実装を容易にするための取付金具です。（正面・裏面取付用）	PDFダウンロード	DXFダウンロード
ハーネス
	H-IN-3	オプション：－Ｊ1に対応する入力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-IN-27	オプション：－Ｊ1に対応する入力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-OU-9	出力用ハーネス、またはコネクタ入出力ノイズフィルタ用ハーネスです（メーカ：J.S.T.）。	PDFダウンロード	-
	H-SN-18	用途につきましてはカタログ、または各適合モデル内の別売オプションパーツを参照願います。	PDFダウンロード	-

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル（Nオプション含む） N1：ケースカバー、DINレール取付金具付 T：縦型端子台 J1：VH（J.S.T.）コネクタ
3D CADデータ	STEP	標準モデル（Nオプション含む）
3D CADデータ	IGES	標準モデル（Nオプション含む）

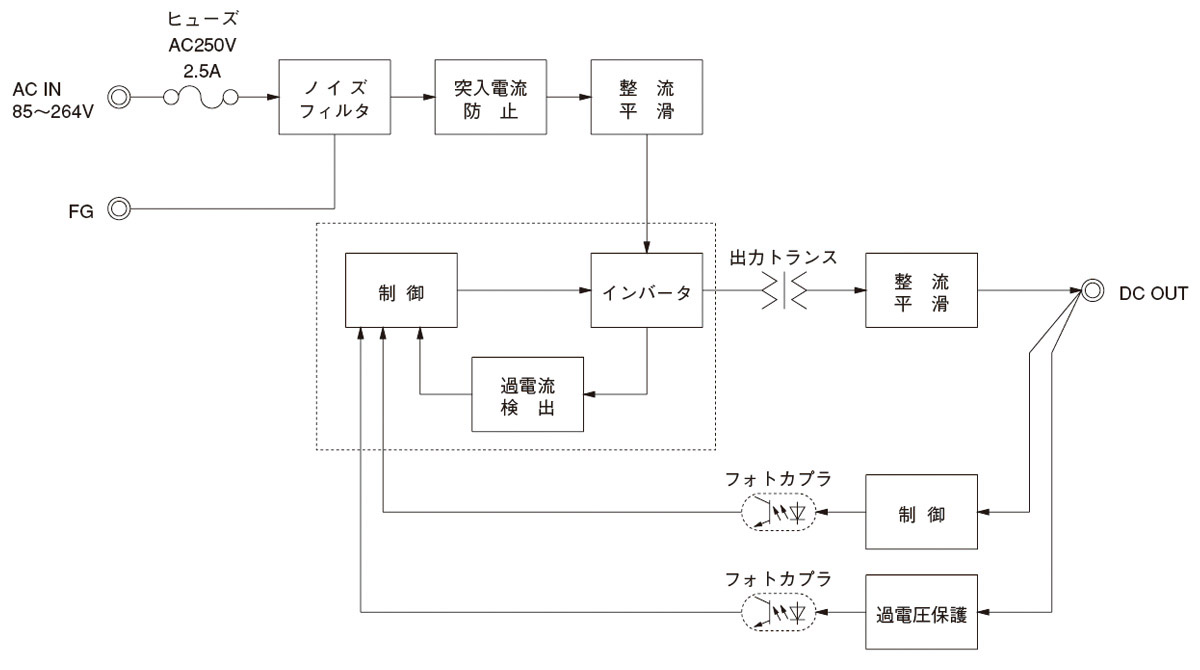

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

NAC-06-472
- 新製品
- 推奨品
- 量産中
- UL1283
- CSA C22.2 No.8 (C-UL)
- DIN EN60939 VDE0565 Teil 3-1
- ENEC (DC入力時は除く)
単相250V　6A　汎用
150ｋHz-1MHz高減衰　1段フィルタ

PDA15F
- 新製品
- 推奨品
- UL62368-1
- C-UL (equivalent to CAN/CSA-C22.2No.62368-1)
- EN62368-1
- 電安法準拠
定格入力：85 ～ 264VAC 1Φ
定格出力電力：15W
出力電圧：5V、12V、24V

PB⁽¹⁾　A⁽²⁾　10⁽³⁾　F⁽⁴⁾　-　□⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
　C：コーティング
　G：低漏洩電流
　E：EMIクラスA対応
　　　低漏洩電流
　T：縦型端子台
　J1：VH（J.S.T.）コネクタ
　N：ケースカバー付
　（UL508取得）
　N1：ケースカバー、DINレール取付金具付
　（UL508取得）
　V：電圧可変VR外付け対応
オプション設定時は仕様が変わります。詳細はお問い合わせください。

カタログダウンロード

PBA10F仕様（概要）

機種		PBA10F-5	PBA10F-12	PBA10F-24
入力電圧		AC85 ～ 264V 1Φ or DC110 ～ 370V ※	AC85 ～ 264V 1Φ or DC110 ～ 370V ※	AC85 ～ 264V 1Φ or DC110 ～ 370V ※
出力	電力	10W	10.8W	12W
	電圧・電流	5V 2A	12V 0.9A	24V 0.5A
	電圧可変範囲	4.50 ～ 5.50V	10.0 ～ 13.2V	19.2 ～ 27.0V
適応規格	安全規格	UL60950-1, C-UL (CSA60950-1), EN62368-1, 電安法準拠
構造	外形寸法（W×H×D）	31×78×68mm （端子台含まず）
構造	冷却方法	自然空冷
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
