PBAシリーズ

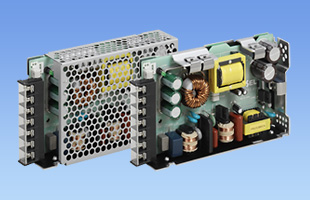

PBA100F

  • 生産中止予定品 （2026年10月20日）
  • UL60950-1
  • C-UL (CSA60950-1)
  • EN62368-1
  • 電安法準拠
  • RoHS
    UL・C-UL
    TUV
    CE
    UKCA

定格入力：AC85 ～ 264V 1Φ
定格出力電力：100W
出力電圧：3.3V、5V、9V、12V、15V、24V、36V、48V

高調波電流規制対応（IEC61000-3-2適合）：PBA1500Tは除く
SEMIF47規格対応可
ワイド入力
豊富な出力電圧ラインアップ

無償補償期間5年（取扱説明書参照）

技術的特徴

  • 出力電圧可変
  • 運転表示

<p>取付金具, 電源置き換え金具, DINレール対応取付金具, ハーネス</p>

種類 型番 説明 PDF DXF
DINレール対応取付金具
FD-PBA100 DINレール対応取付金具
（35mm幅対応）		 PDFダウンロード DXFダウンロード
取付金具
F-PBA100-1 電源の実装を容易にするための取付金具です。
（底面取付用）		 PDFダウンロード DXFダウンロード
F-PBA100-2 電源の実装を容易にするための取付金具です。
（正面・裏面取付用）		 PDFダウンロード DXFダウンロード
ハーネス
H-IN-3 オプション：－Ｊ1に対応する入力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-IN-27 オプション：－Ｊ1に対応する入力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-OU-18 出力用ハーネス、またはコネクタ入出力ノイズフィルタ用ハーネスです（メーカ：J.S.T.）。 PDFダウンロード -
H-RC-1 オプション：－Rに対応するハーネスです。 PDFダウンロード -
H-SN-1 オプション：－Kに対応するハーネスです。 PDFダウンロード -
H-SN-18 用途につきましてはカタログ、または各適合モデル内の別売オプションパーツを参照願います。 PDFダウンロード -
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル（Nオプション含む）
N1：ケースカバー、DINレール取付金具付
T：縦型端子台
J1：VH（J.S.T.）コネクタ（-12 ～ -48のみ）
3D CADデータ STEP 標準モデル（Nオプション含む）
IGES 標準モデル（Nオプション含む）

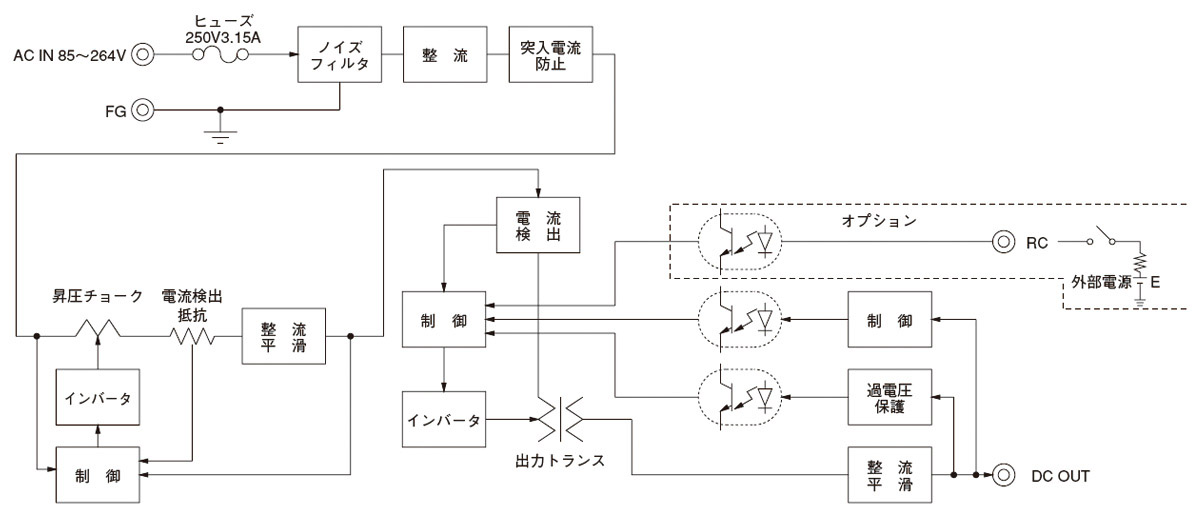

ブロックダイヤグラム

/tool/tag/fig/blo_pba100f.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

  • NAC-06-472

    • 新製品
    • 推奨品
    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　6A　汎用
    150ｋHz-1MHz高減衰　1段フィルタ

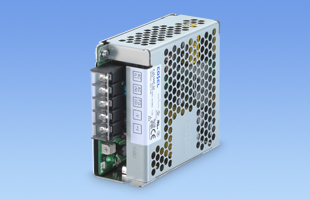

  • PJA100F

    • 推奨品
    • UL62368-1
    • C-UL (CSA62368-1)
    • EN62368-1
    • UL508 (-J オプション除く)
    • 電安法準拠
    • RoHS

    定格入力：AC85 ～ 264V 1Φ
    定格出力電力：100W
    出力電圧：12V、15V、24V、36V、48V

  • PDA100F

    • 新製品
    • 推奨品
    • UL62368-1
    • C-UL (equivalent to CAN/CSA-C22.2No.62368-1)
    • EN62368-1
    • 電安法準拠
    • RoHS

    定格入力：85 ～ 264VAC 1Φ
    定格出力電力：100W
    出力電圧：5V、12V、15V、24V

PB(1)　A(2)　100(3)　F(4)　-　5(5)　-　□(6)　



(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
　C：コーティング
　G：低漏洩電流
　（0.15mA max / ACIN 240V）
　E：EMIクラスA対応
　　　低漏洩電流
　（0.5mA max / ACIN 240V）
　T：縦型端子台
　J1：VH（J.S.T.）コネクタ
　（-12 ～ -48のみ）
　R：リモートコントロール付
　N：ケースカバー付
　（24VのみUL508取得）
　N1：ケースカバー、DINレール取付金具付
　（24VのみUL508取得）
　V：電圧可変VR外付け対応
オプション設定時は仕様が変わります。詳細はお問い合わせください。

カタログダウンロード

PBA100F仕様（概要）

機種 PBA100F-3R3 PBA100F-5 PBA100F-9 PBA100F-12 PBA100F-15 PBA100F-24 PBA100F-36 PBA100F-48
入力電圧 AC85 ～ 264V 1Φ or DC120 ～ 370V ※ AC85 ～ 264V 1Φ or DC120 ～ 370V ※ AC85 ～ 264V 1Φ or DC120 ～ 370V ※ AC85 ～ 264V 1Φ or DC120 ～ 370V ※ AC85 ～ 264V 1Φ or DC120 ～ 370V ※ AC85 ～ 264V 1Φ or DC120 ～ 370V ※ AC85 ～ 264V 1Φ or DC120 ～ 370V ※ AC85 ～ 264V 1Φ or DC120 ～ 370V ※
出力 電力 66W 100W 94.5W 102W 105W 108W 100.8W 100.8W
電圧・電流 3.3V 20A 5V 20A 9V 10.5A 12V 8.5A 15V 7A 24V 4.5A 36V 2.8A 48V 2.1A
電圧可変範囲 2.85 ～ 3.63V 4.00 ～ 5.50V 7.50 ～ 10.0V 10.0 ～ 13.2V 13.2 ～ 18.0V 19.2 ～ 27.0V 28.8 ～ 39.6V 39.0 ～ 53.0V
適応規格 安全規格 UL60950-1, C-UL (CSA60950-1), EN62368-1, 電安法準拠
構造 外形寸法（W×H×D） 32×93×147mm （端子台含まず）
冷却方法 自然空冷
テクニカルデータ 特性データ
推定寿命データ
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
