PBAシリーズ

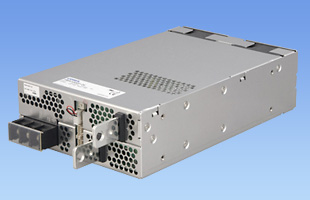

PBA1000F

  • 量産中（新規設計非推奨）
  • UL60950-1
  • C-UL (CSA60950-1)
  • EN62368-1
  • 電安法準拠
  • RoHS
    UL・C-UL
    TUV
    CE
    UKCA

定格入力：AC85 ～ 264V 1Φ
定格出力電力：1000W
出力電圧：3.3V、5V、7.5V、12V、15V、24V、36V、48V

高調波電流規制対応（IEC61000-3-2適合）：PBA1500Tは除く
SEMIF47規格対応可
ワイド入力
豊富な出力電圧ラインアップ

無償補償期間5年（取扱説明書参照）

技術的特徴

  • AUX
  • 出力電圧可変
  • 運転表示
  • リモートコントロール
  • リモートセンシング
  • アラーム
  • 並列運転

<p>ハーネス, 絶縁チューブ</p>

種類 型番 説明 PDF DXF
ファンユニット
FAN-PB10 PBA1000F用のファンユニットです。
（標準仕様）		 PDFダウンロード -
FAN-PB10-F1 PBA1000F用のファンユニットです。
（F1仕様：長寿命）		 PDFダウンロード -
FAN-PB10-F3 PBA1000F用のファンユニットです。
（F3仕様：逆エアーフロー）		 PDFダウンロード -
FAN-PB10-F4 PBA1000F用のファンユニットです。
（F4仕様：低速ファン）		 PDFダウンロード -
ハーネス
H-PA-3 並列運転をする場合に使用するハーネスです。 PDFダウンロード -
H-SN-20 CN1、CN2の機能を使う場合に使用するハーネスです。 PDFダウンロード -
H-SN-21 リモートセンシングを除くCN2の機能を使う場合に使用するハーネスです。 PDFダウンロード -
H-SN-22 CN3の機能を使う場合に使用するハーネスです。 PDFダウンロード -
H-SN-24 リモートコントロール回路接続例（C）を使う場合に使用するハーネスです。 PDFダウンロード -
絶縁チューブ
T-PBA1500-1 出力端子用の絶縁チューブです。
（先端部カバー用）		 PDFダウンロード -
T-PBA1500-2 出力端子用の絶縁チューブです。
（根元部カバー用）		 PDFダウンロード -
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル
3D CADデータ STEP 標準モデル
IGES 標準モデル

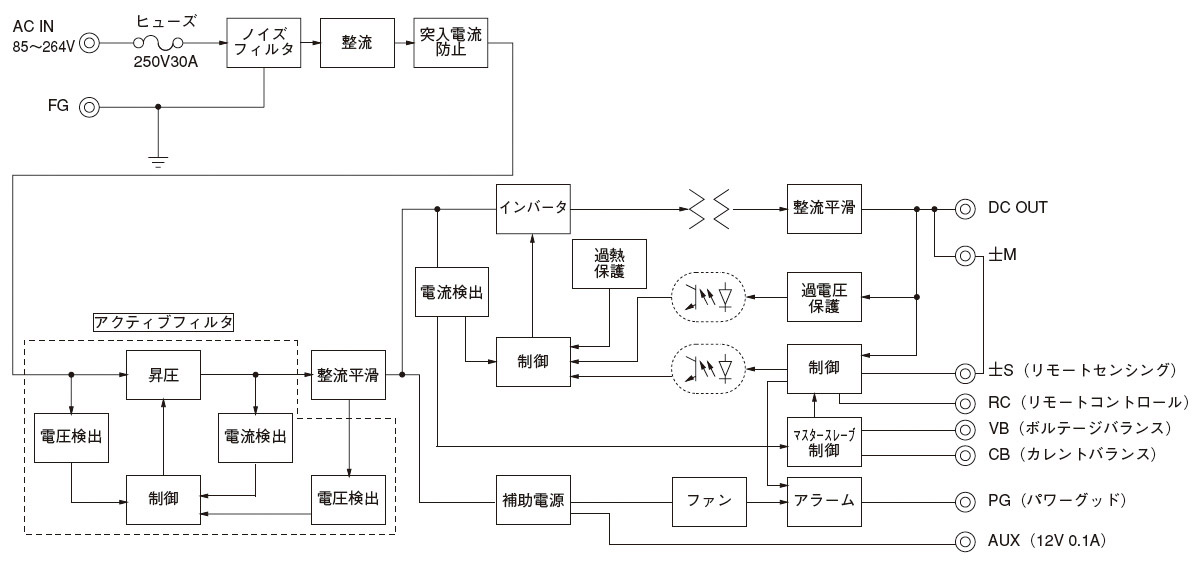

ブロックダイヤグラム

/tool/tag/fig/blo_pba1000f.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

  • NAC-20-472

    • 新製品
    • 推奨品
    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　20A　汎用
    150ｋHz-1MHz高減衰　1段フィルタ

  • PJA1000F

    • 推奨品
    • 無償貸し出し対象
    • UL62368-1
    • C-UL (CSA62368-1)
    • EN62368-1
    • 電安法準拠
    • RoHS

    定格入力：AC85 ～ 264V 1Φ
    定格出力電力：1000W
    出力電圧：12V、15V、24V、36V、48V

  • PCA1000F

    • 新製品
    • 推奨品
    • 無償貸し出し対象
    • UL62368-1
    • C-UL (CSA62368-1)
    • EN62368-1
    • ANSI/AAMI ES60601-1
    • EN60601-1 3rd
    • RoHS
      PMBus

    定格入力：85 ～ 264VAC 1Φ
    定格出力電力：1000W
    出力電圧：5V、12V、15V、24V、32V、48V

PB(1)　A(2)　1000(3)　F(4)　-　5(5)　-　□(6)　




(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
　C：コーティング
　G：低漏洩電流
　U：瞬時入力電圧ディップ
　　対応仕様
　F1：長寿命ファン対応仕様
　F3：ファン逆取付対応仕様
　F4：低速ファン対応仕様
詳細は取扱説明項番7.1「オプション説明」をご参照ください。

カタログダウンロード

PBA1000F仕様（概要）

機種 PBA1000F-3R3 PBA1000F-5 PBA1000F-7R5 PBA1000F-12 PBA1000F-15 PBA1000F-24 PBA1000F-36 PBA1000F-48
入力電圧 AC85 ～ 264V 1Φ or DC120 ～ 350V ※ AC85 ～ 264V 1Φ or DC120 ～ 350V ※ AC85 ～ 264V 1Φ or DC120 ～ 350V ※ AC85 ～ 264V 1Φ or DC120 ～ 350V ※ AC85 ～ 264V 1Φ or DC120 ～ 350V ※ AC85 ～ 264V 1Φ or DC120 ～ 350V ※ AC85 ～ 264V 1Φ or DC120 ～ 350V ※ AC85 ～ 264V 1Φ or DC120 ～ 350V ※
出力 電力 660W 1000W 1005W 1056W 1050W 1056W 1044W 1056W
電圧・電流 3.3V 200A 5V 200A 7.5V 134A 12V 88A 15V 70A 24V 44A ACin100V
24V 44 (51) A ACin200V		 36V 29A 48V 22A
電圧可変範囲 2.64 ～ 3.96V 3.96 ～ 6.00V 5.25 ～ 8.25V 8.25 ～ 13.20V 10.50 ～ 16.50V 16.50 ～ 26.40V 25.20 ～ 39.60V 38.40 ～ 56.00V
適応規格 安全規格 UL60950-1, C-UL (CSA60950-1), EN62368-1, 電安法準拠
構造 外形寸法（W×H×D） 150×61×240mm （端子台およびねじ含まず）
冷却方法 強制空冷（ファン内蔵）
テクニカルデータ 特性データ
推定寿命データ
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
