MUSシリーズ

MUS1R5

  • 新製品
  • 推奨品
  • UL62368-1
  • C-UL(equivalent to CAN/CSA-C22.2 No.62368-1)
  • EN62368-1
  • RoHS
    UL・C-UL
    DEMKO
    CE
    UKCA
定格入力：DC4.5 ～ 9V, DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 76V
定格出力電力：1.5W
出力電圧：3.3V、5V、12V、15V

表面実装（SMD） / スルーホール実装（DIP）タイプを用意
高効率・高周波スイッチングで薄型・軽量・省床面積
入出力間アイソレーション
リモートコントロール（MUS3, 6, 10）
外部出力電圧可変可能

無償補償期間5年

MUSシリーズのここがスゴイ

低背・小型のDC-DCコンバータ。
1.5～10Wの幅広いラインナップで、全96機種を揃え豊富なバリエーションで、設計自由度を大幅に向上。
低背デザインと省スペース設計により、装置の小型化に貢献します。

技術的特徴

  • 出力電圧可変
  • リモートコントロール
種類 型番 説明 PDF DXF
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル
3D CADデータ STEP 標準モデル
IGES 標準モデル

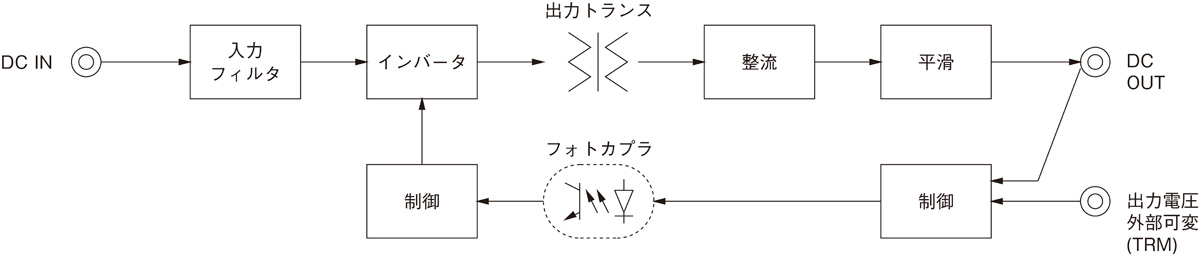

ブロックダイヤグラム

/tool/tag/fig/blo_mus1r5.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

MU(1)　S(2)　1R5(3)　12(4)　05(5)　B(6)　-　□(7)　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)端子形態
　 B：SMD
　 C：DIP
(7)オプション
　 G：入出力間C削除
カタログダウンロード

MUS1R5仕様（概要）

機種 MUS1R5053R3 MUS1R50505 MUS1R50512 MUS1R50515 MUS1R5123R3 MUS1R51205 MUS1R51212 MUS1R51215 MUS1R5243R3 MUS1R52405 MUS1R52412 MUS1R52415 MUS1R5483R3 MUS1R54805 MUS1R54812 MUS1R54815
入力電圧 DC4.5 ～ 9V DC4.5 ～ 9V DC4.5 ～ 9V DC4.5 ～ 9V DC9 ～ 18V DC9 ～ 18V DC9 ～ 18V DC9 ～ 18V DC18 ～ 36V DC18 ～ 36V DC18 ～ 36V DC18 ～ 36V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V
出力 電力 1.32W 1.5W 1.56W 1.5W 1.32W 1.5W 1.56W 1.5W 1.32W 1.5W 1.56W 1.5W 1.32W 1.5W 1.56W 1.5W
電圧・電流 3.3V 0.4A 5V 0.3A 12V 0.13A 15V 0.1A 3.3V 0.4A 5V 0.3A 12V 0.13A 15V 0.1A 3.3V 0.4A 5V 0.3A 12V 0.13A 15V 0.1A 3.3V 0.4A 5V 0.3A 12V 0.13A 15V 0.1A
電圧可変範囲 内部固定（TRMオープン） 外付け抵抗にて可変可能 ただし +10% -5% 内部固定（TRMオープン） 外付け抵抗にて可変可能 ただし +10% -5% 内部固定（TRMオープン） 外付け抵抗にて可変可能 ただし +10% -5% 内部固定（TRMオープン） 外付け抵抗にて可変可能 ただし +10% -5% 内部固定（TRMオープン） 外付け抵抗にて可変可能 ただし +10% -5% 内部固定（TRMオープン） 外付け抵抗にて可変可能 ただし +10% -5% 内部固定（TRMオープン） 外付け抵抗にて可変可能 ただし +10% -5% 内部固定（TRMオープン） 外付け抵抗にて可変可能 ただし +10% -5% 内部固定（TRMオープン） 外付け抵抗にて可変可能 ただし +10% -5% 内部固定（TRMオープン） 外付け抵抗にて可変可能 ただし +10% -5% 内部固定（TRMオープン） 外付け抵抗にて可変可能 ただし +10% -5% 内部固定（TRMオープン） 外付け抵抗にて可変可能 ただし +10% -5% 内部固定（TRMオープン） 外付け抵抗にて可変可能 ただし +10% -5% 内部固定（TRMオープン） 外付け抵抗にて可変可能 ただし +10% -5% 内部固定（TRMオープン） 外付け抵抗にて可変可能 ただし +10% -5% 内部固定（TRMオープン） 外付け抵抗にて可変可能 ただし +10% -5%
適応規格 安全規格 UL62368-1, C-UL(equivalent to CAN/CSA-C22.2 No.62368-1), EN62368-1
構造 外形寸法（W×H×D） 21.4×8.5×13.4mm
冷却方法 自然空冷 / 強制通風
テクニカルデータ 特性データ
推定寿命データ - - - - - - - - - - - - - - - -
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
