MMBシリーズ

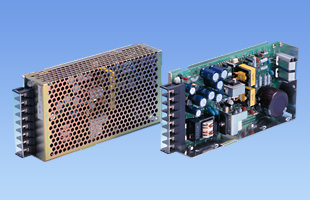

MMB75A

  • 生産中止 （2017年3月31日）
  • UL60950-1
  • C-UL
  • 電安法準拠
  • RoHS
    UL・C-UL
定格入力：AC85 ～ 132V 1Φ
定格出力電力：75W
出力電圧：+5V/+12V、+5V/+24V

UL, CSA規格認定
小型、軽量、低価格
突入電流防止回路、過電流・過電圧保護回路付
V1とV2は絶縁
V1, V2とも出力電圧安定化

無償補償期間2年

技術的特徴

電源置き換え金具

種類 型番 説明 PDF DXF
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

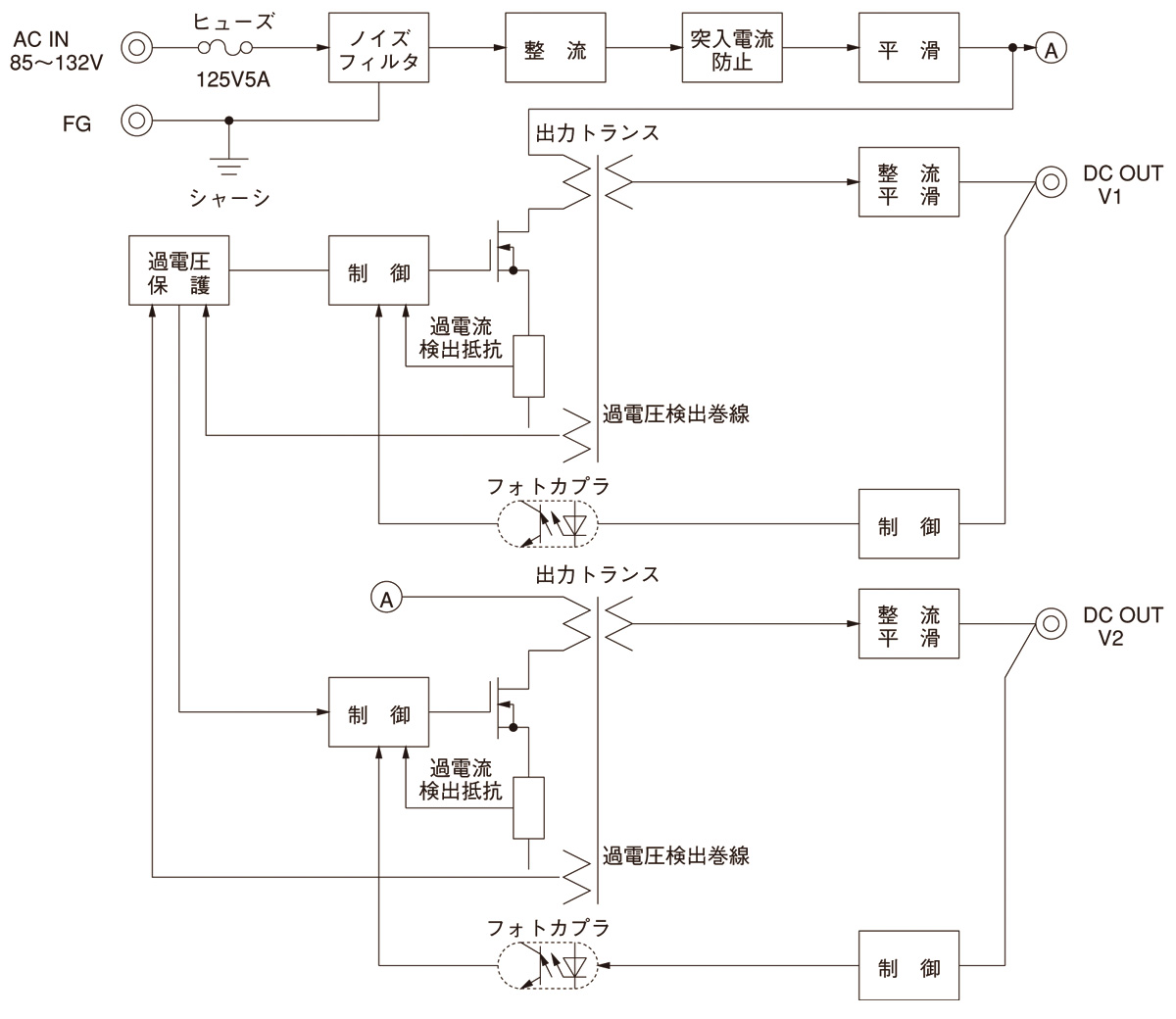

ブロックダイヤグラム

/tool/tag/fig/blo_mmb75a.jpg

MMB(1)　75A(2)　-　1(3)　-　□(4)　


(1)シリーズ名
(2)定格出力電力
(3)出力電圧の種類
(4)オプション
J：コネクタタイプ
N：ケースカバー付
カタログダウンロード

MMB75A仕様（概要）

機種 MMB75A-1 MMB75A-2
入力電圧 AC85 ～ 132V 1Φ or DC110 ～ 170V AC85 ～ 132V 1Φ or DC110 ～ 170V
出力 電力 73W 78W
電圧・電流 V1：+5V 5.0A
V2：+12V 4.0A		 V1：+5V 6.0A
V2：+24V 2.0A
電圧可変範囲 4.5 ～ 5.5V内部固定 4.5 ～ 5.5V内部固定
適応規格 安全規格 UL60950-1, C-UL, 電安法準拠
構造 外形寸法（W×H×D） 42×93×175mm （端子台およびねじ含まず）
冷却方法 自然空冷
テクニカルデータ 特性データ
推定寿命データ
EMCデータ - -
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
