MGWシリーズ

MGW15

  • 量産中
  • UL60950-1
  • C-UL (CSA60950-1)
  • EN62368-1
  • RoHS
    UL・C-UL
    TUV
    CE
    UKCA

定格入力：DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 76V
定格出力電力：15W
出力電圧：±5V（+10）, ±12V（+24）, ±15V（+30）

業界標準パッケージ（インチサイズ）
入出力間アイソレーション
リモートコントロール

無償補償期間10年（取扱説明 項番12参照）

技術的特徴

  • リモートコントロール
  • インチサイズ
種類 型番 説明 PDF DXF
取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル
3D CADデータ STEP 標準モデル
IGES 標準モデル

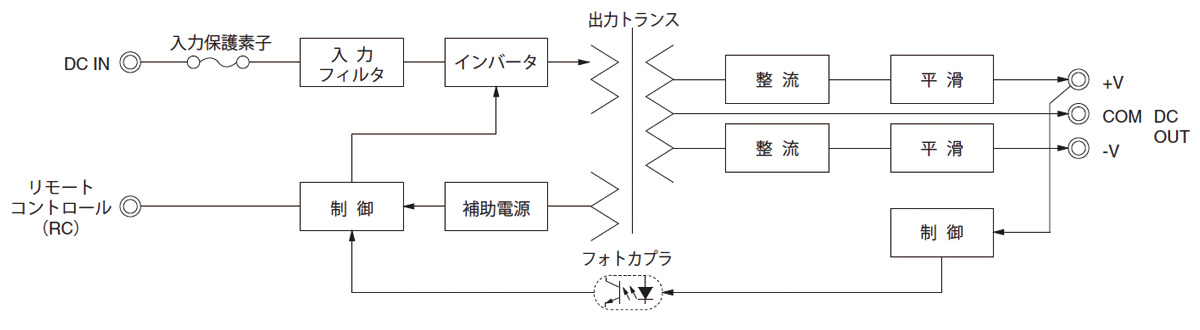

ブロックダイヤグラム

/tool/tag/fig/blo_mgw15.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

MG(1)　W(2)　15(3)　24(4)　05(5)　-　□(6)　


(1)シリーズ名
(2)2出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション
G：入出力間コンデンサ削除
R：リモートコントロール
（正論理）

カタログダウンロード

MGW15仕様（概要）

機種 MGW151205 MGW151212 MGW151215 MGW152405 MGW152412 MGW152415 MGW154805 MGW154812 MGW154815
入力電圧 DC9 ～ 18V DC9 ～ 18V DC9 ～ 18V DC18 ～ 36V DC18 ～ 36V DC18 ～ 36V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V
出力 電力 15W 15.6W 15W 15W 15.6W 15W 15W 15.6W 15W
電圧・電流 ±5V（+10V） 1.5A ±12V（+24V） 0.65A ±15V（+30V） 0.5A ±5V（+10V） 1.5A ±12V（+24V） 0.65A ±15V（+30V） 0.5A ±5V（+10V） 1.5A ±12V（+24V） 0.65A ±15V（+30V） 0.5A
電圧可変範囲
適応規格 安全規格 UL60950-1, C-UL (CSA60950-1), EN62368-1
構造 外形寸法（W×H×D） 25.4×9.9×25.4mm
冷却方法 自然空冷 / 強制通風
テクニカルデータ 特性データ
推定寿命データ - - - - - - - - -
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
