MGSシリーズ

MGS30

量産中
UL60950-1
C-UL (CSA60950-1)
EN62368-1

定格入力：DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 76V
定格出力電力：30W
出力電圧：3.3V, 5V, 12V, 15V

業界標準パッケージ（インチサイズ）
入出力間アイソレーション
リモートコントロール
外部出力電圧可変可能

無償補償期間10年（取扱説明項番12参照）

技術的特徴

出力電圧可変
リモートコントロール
インチサイズ

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

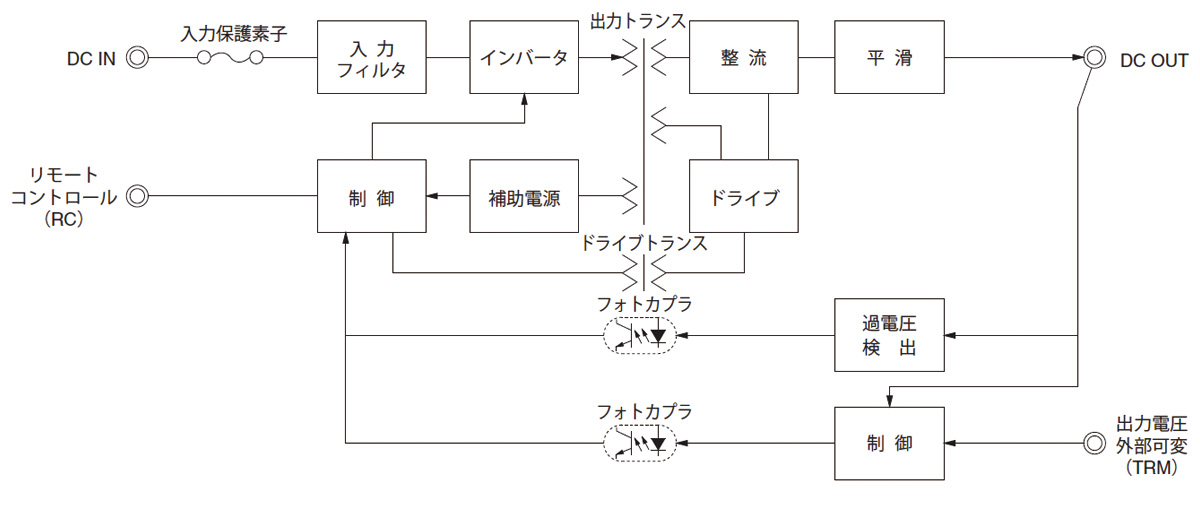

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

MG⁽¹⁾　S⁽²⁾　30⁽³⁾　24⁽⁴⁾　05⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション
G：入出力間コンデンサ削除
R：リモートコントロール
（正論理）

カタログダウンロード

MGS30仕様（概要）

機種		MGS30123R3	MGS301205	MGS301212	MGS301215	MGS30243R3	MGS302405	MGS302412	MGS302415	MGS30483R3	MGS304805	MGS304812	MGS304815
入力電圧		DC9 ～ 18V	DC9 ～ 18V	DC9 ～ 18V	DC9 ～ 18V	DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V
出力	電力	26.4W	30W	30W	30W	26.4W	30W	30W	30W	26.4W	30W	30W	30W
	電圧・電流	3.3V 8A	5V 6A	12V 2.5A	15V 2A	3.3V 8A	5V 6A	12V 2.5A	15V 2A	3.3V 8A	5V 6A	12V 2.5A	15V 2A
	電圧可変範囲	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%
適応規格	安全規格	UL60950-1, C-UL (CSA60950-1), EN62368-1
構造	外形寸法（W×H×D）	25.4×9.9×50.8mm
構造	冷却方法	自然空冷 / 強制通風
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-	-	-	-	-	-	-
	EMCデータ
	信頼性
	MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

類似製品

SFSシリーズ
- UL60950-1
- C-UL (CSA60950-1)
- EN62368-1
定格入力：DC18 ～ 36V, DC36 ～ 76V
定格出力電力：10 ～ 30W

※2.5V以下出力機種は生産中止（2023年5月31日）
※SFS10/20モデルは生産中止（2024年5月20日）
※SFS15/30(48V入力)モデルは生産中止（2025年4月18日）

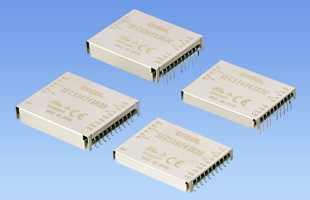

SFCSシリーズ
