MGFSシリーズ

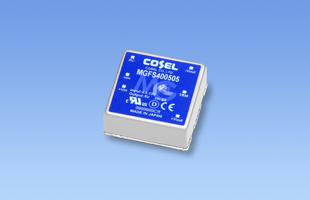

MGFS40

推奨品
UL62368-1
C-UL (CSA62368-1)
EN62368-1

定格入力：DC4.5 ～ 13V, DC9 ～ 36V, DC18 ～ 76V
定格出力電力：40W
出力電圧：3.3V, 5V, 12V, 15V

業界標準パッケージ（インチサイズ）　
ワイド入力 DC4.5 ～ 13V / DC9 ～ 36V / DC18 ～ 76V
入出力間アイソレーション
リモートコントロール
外部出力電圧可変可能

無償補償期間10年（取扱説明項番13参照）

技術的特徴

出力電圧可変
リモートコントロール
インチサイズ

種類	型番	説明	PDF	DXF

取扱説明
アプリケーションマニュアル

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

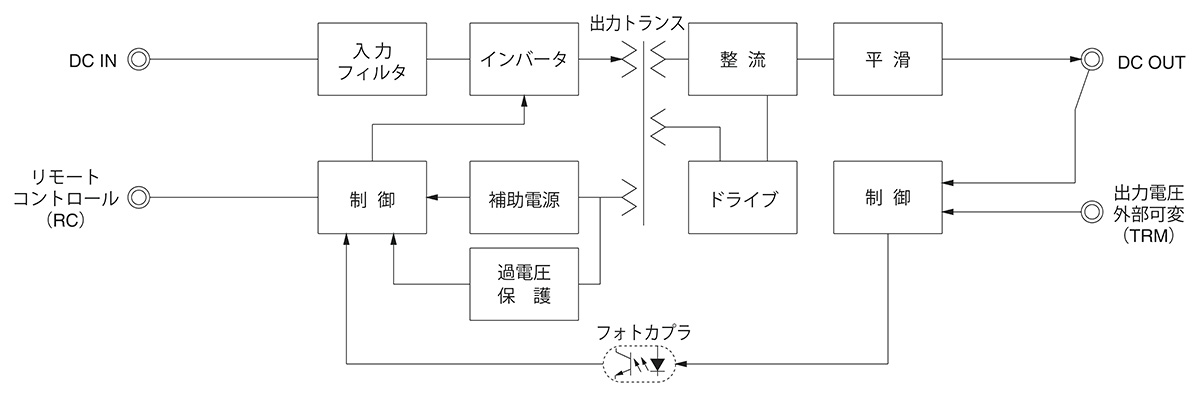

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

MGF⁽¹⁾　S⁽²⁾　40⁽³⁾　24⁽⁴⁾　05⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション
G：入出力間コンデンサ削除
R：リモートコントロール
（正論理）

カタログダウンロード

MGFS40仕様（概要）

機種		MGFS40053R3	MGFS400505	MGFS400512	MGFS400515	MGFS40243R3	MGFS402405	MGFS402412	MGFS402415	MGFS40483R3	MGFS404805	MGFS404812	MGFS404815
入力電圧		DC4.5 ～ 13V	DC4.5 ～ 13V	DC4.5 ～ 13V	DC4.5 ～ 13V	DC9 ～ 36V	DC9 ～ 36V	DC9 ～ 36V	DC9 ～ 36V	DC18 ～ 76V	DC18 ～ 76V	DC18 ～ 76V	DC18 ～ 76V
出力	電力	26.4W	30W	30W	30W	33W	40W	40.8W	40.5W	33W	40W	40.8W	40.5W
	電圧・電流	3.3V 8A	5V 6A	12V 2.5A	15V 2A	3.3V 10A	5V 8A	12V 3.4A	15V 2.7A	3.3V 10A	5V 8A	12V 3.4A	15V 2.7A
	電圧可変範囲	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし±10%
適応規格	安全規格	UL62368-1, C-UL (CSA62368-1), EN62368-1
構造	外形寸法（W×H×D）	25.4×9.9×25.4mm
構造	冷却方法	自然空冷 / 強制通風
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-	-	-	-	-	-	-
	EMCデータ
	信頼性
	MTBF
