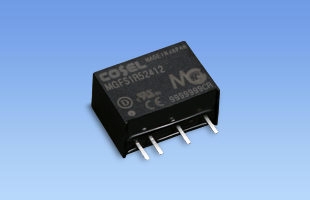

MGFS1R5｜MGFSシリーズ｜電源｜製品情報

MGFSシリーズ

定格入力：DC9 ～ 36V, DC18 ～ 76V
定格出力電力：1.5W
出力電圧：3.3V, 5V, 12V, 15V

業界標準パッケージ（SIPサイズ）　
ワイド入力 DC9 ～ 36V / DC18 ～ 76V
入出力間アイソレーション

無償補償期間10年（取扱説明項番10参照）

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

MGF⁽¹⁾　S⁽²⁾　1R5⁽³⁾　24⁽⁴⁾　05⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション
　Y2 : 出力電圧可変（ +10%, -5%）

機種		MGFS1R5243R3	MGFS1R52405	MGFS1R52412	MGFS1R52415	MGFS1R5483R3	MGFS1R54805	MGFS1R54812	MGFS1R54815
入力電圧		DC9 ～ 36V	DC9 ～ 36V	DC9 ～ 36V	DC9 ～ 36V	DC18 ～ 76V	DC18 ～ 76V	DC18 ～ 76V	DC18 ～ 76V
出力	電力	1.32W	1.5W	1.56W	1.5W	1.32W	1.5W	1.56W	1.5W
	電圧・電流	3.3V 0.4A	5V 0.3A	12V 0.13A	15V 0.1A	3.3V 0.4A	5V 0.3A	12V 0.13A	15V 0.1A
	電圧可変範囲	-	-	-	-	-	-	-	-
適応規格	安全規格	UL60950-1, C-UL (CSA60950-1), EN62368-1
構造	外形寸法（W×H×D）	17.0×12.0×8.5mm
構造	冷却方法	自然空冷 / 強制通風
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-	-	-
	EMCデータ
	信頼性
	MTBF
