LHPシリーズ
定格入力：85 ～ 264VAC 1Φ
定格出力電力：300W
出力電圧：24V、30V、36V、42V、48V
ピーク電力は2倍を実現
過電圧カテゴリⅢ対応（EN62477-1取得）
高効率、低ノイズ（LLC共振回路採用)
高調波規制対応（IEC61000-3-2 準拠）
無償補償期間5年（取扱説明書参照）

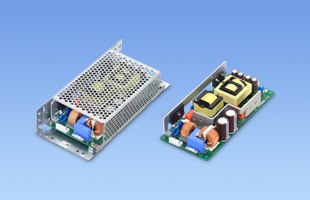

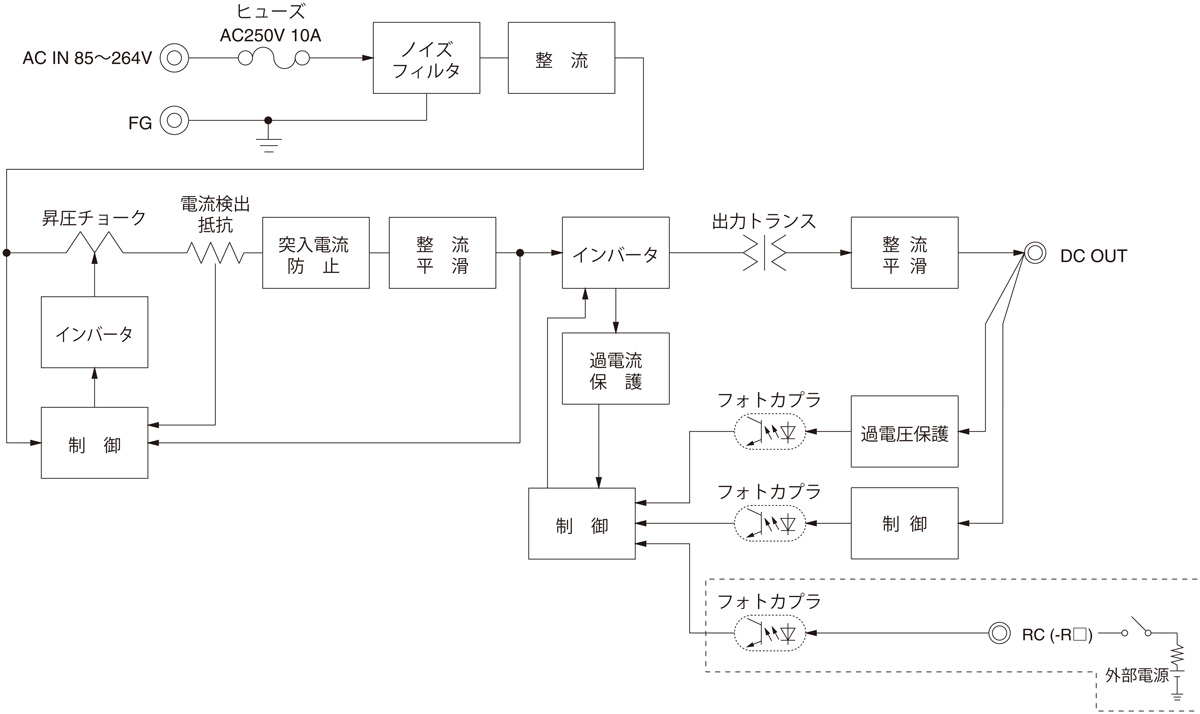

基板単体・ピーク電力対応電源。
ピーク負荷に対応した設計により、起動電流が大きなモーターやアンプに最適。
過電圧カテゴリⅢ（EN62477-1）取得により、配電盤への直接配線が可能。
装置全体の小型化・軽量化にも貢献します。
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
| 保持時間延長ユニット | ||||
| CR-HUT241-1 | 電源の保持時間を延長するユニットです。 （公称コンデンサ容量：240μF） |
PDFダウンロード | - | |
| CR-HUT721-1 | 電源の保持時間を延長するユニットです。 （公称コンデンサ容量：720μF） |
PDFダウンロード | - | |
| CR-HUT282-2 | 電源の保持時間を延長するユニットです。 （公称コンデンサ容量：2,800μF） |
PDFダウンロード | - | |
| CR-HUT502-2 | 電源の保持時間を延長するユニットです。 （公称コンデンサ容量：5,040μF） |
PDFダウンロード | - | |
| ハーネス | ||||
| H-IN-5 | 入力用ハーネス（メーカ：J.S.T.）です。 | PDFダウンロード | - | |
| H-IN-10 | 入力用ハーネス（メーカ：J.S.T.）です。 | PDFダウンロード | - | |
| H-IN-12 | 入力用ハーネス（メーカ：Tyco Electronics）です。 | PDFダウンロード | - | |
| H-IN-25 | 保持時間延長ユニット（CR-HUT）接続用のハーネスです。 | PDFダウンロード | - | |
| H-OU-10 | 出力用ハーネス（メーカ：J.S.T.）です。 | PDFダウンロード | - | |
| H-OU-46 | 出力用ハーネス（メーカ：J.S.T.）です。 | PDFダウンロード | - | |
| H-OU-47 | 出力用ハーネス（メーカ：Tyco Electronics）です。 | PDFダウンロード | - | |
| H-OU-54 | 出力用ハーネス（メーカ：J.S.T）です。 | PDFダウンロード | - | |
| H-RC-1 | オプション：－Rに対応するハーネスです。 | PDFダウンロード | - |
| CADデータ | DXF |
標準モデル
シャーシ・カバー付きモデル(SN) |
|---|---|---|
| 3D CADデータ | STEP |
標準モデル
シャーシ・カバー付きモデル(SN) |
| IGES |
標準モデル
シャーシ・カバー付きモデル(SN) |
単相250V 6A 汎用
小型 150ｋHz-1MHz減衰 1段フィルタ
LH(1) P(2) 300(3) F(4) - □(5) - □(6)
(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
C：コーテイング
G：低漏洩電流
J4：入出力コネクタ EP（TE Connectivity）コネクタ
J5：出力コネクタ変更（10ピンから8ピンへ変更）
R☐：リモートコントロール付
S：シャーシ付
SN：シャーシ・カバー付
T：端子台タイプ
T4：プッシュイン端子台タイプ
T5：UL508 取得
U1：保持時間延長ユニット接続対応
DC：DC入力対応
詳細はオプション項をご参照ください。
外形イメージは下記データから確認することができます。
初めにお読みください
標準モデル SN：シャーシ・カバー付 T4：プッシュイン端子台タイプ
※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
