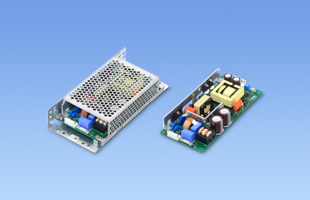

LHPシリーズ

LHP150F

  • 新製品
  • 推奨品
  • UL62368-1
  • C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
  • EN62368-1
  • EN62477-1
  • 電安法準拠
  • RoHS
    UL・C-UL
    TUV
    DEMKO
    CE
    UKCA

定格入力：85 ～ 264VAC 1Φ
定格出力電力：150W
出力電圧：24V、30V、36V、42V、48V

ピーク電力は2倍を実現
過電圧カテゴリⅢ対応（EN62477-1取得）
高効率、低ノイズ（LLC共振回路採用)
高調波規制対応（IEC61000-3-2 準拠）

無償補償期間5年（取扱説明書参照）

LHPシリーズのここがスゴイ

基板単体・ピーク電力対応電源。
ピーク負荷に対応した設計により、起動電流が大きなモーターやアンプに最適。
過電圧カテゴリⅢ（EN62477-1）取得により、配電盤への直接配線が可能。
装置全体の小型化・軽量化にも貢献します。

技術的特徴

  • ピーク電力
  • 低背設計
  • T：端子台タイプ
種類 型番 説明 PDF DXF
保持時間延長ユニット
CR-HUT241-1 電源の保持時間を延長するユニットです。
（公称コンデンサ容量：240μF）		 PDFダウンロード -
CR-HUT721-1 電源の保持時間を延長するユニットです。
（公称コンデンサ容量：720μF）		 PDFダウンロード -
CR-HUT282-2 電源の保持時間を延長するユニットです。
（公称コンデンサ容量：2,800μF）		 PDFダウンロード -
CR-HUT502-2 電源の保持時間を延長するユニットです。
（公称コンデンサ容量：5,040μF）		 PDFダウンロード -
ハーネス
H-IN-5 入力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-IN-10 入力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-IN-12 入力用ハーネス（メーカ：Tyco Electronics）です。 PDFダウンロード -
H-IN-25 保持時間延長ユニット（CR-HUT）接続用のハーネスです。 PDFダウンロード -
H-OU-18 出力用ハーネス、またはコネクタ入出力ノイズフィルタ用ハーネスです（メーカ：J.S.T.）。 PDFダウンロード -
H-OU-29 出力用ハーネス（メーカ：Tyco Electronics）です。 PDFダウンロード -
H-RC-1 オプション：－Rに対応するハーネスです。 PDFダウンロード -
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル
シャーシ・カバー付きモデル(SN)
3D CADデータ STEP 標準モデル
シャーシ・カバー付きモデル(SN)
IGES 標準モデル
シャーシ・カバー付きモデル(SN)

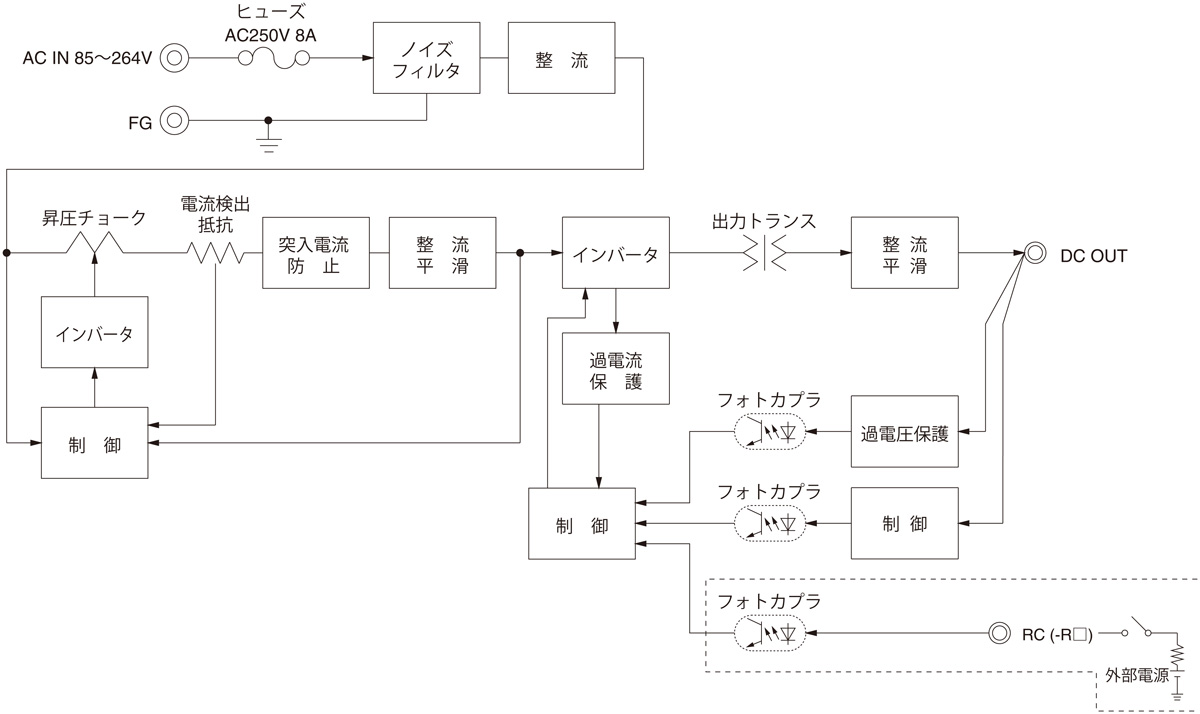

ブロックダイヤグラム

/tool/tag/fig/blo_lhp150f.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

  • EAC-03-472

    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　3A　汎用　　
    小型　150ｋHz-1MHz減衰　1段フィルタ

LH(1)　P(2)　150(3)　F(4)　-　□(5)　-　□(6)　

(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
C：コーテイング
G：低漏洩電流
J4：入出力コネクタ EP（TE　Connectivity）コネクタ
R☐：リモートコントロール付
S：シャーシ付
SN：シャーシ・カバー付
T：端子台タイプ
T4：プッシュイン端子台タイプ
T5：UL508 取得
U1：保持時間延長ユニット接続対応
DC：DC入力対応

詳細はオプション項をご参照ください。
外形イメージは下記データから確認することができます。

初めにお読みください
標準モデル   SN：シャーシ・カバー付   T4：プッシュイン端子台タイプ

カタログダウンロード

LHP150F仕様（概要）

機種 LHP150F-24-Y LHP150F-30-Y LHP150F-36-Y LHP150F-42-Y LHP150F-48-Y
入力電圧 85 ～ 264VAC 1Φ ※ 85 ～ 264VAC 1Φ ※ 85 ～ 264VAC 1Φ ※ 85 ～ 264VAC 1Φ ※ 85 ～ 264VAC 1Φ ※
出力 電力 151.2W(302.4W) 150.0W(300.0W) 151.2W(302.4W) 151.2W(302.4W) 153.6W(307.2W)
電圧・電流 24V 6.3A(ピーク:12.6A) 30V 5.0A（ピーク：10.0A） 36V 4.2A（ピーク：8.4A） 42V 3.6A（ピーク：7.2A） 48V 3.2A（ピーク：6.4A）
電圧可変範囲 22.80 ～ 26.40V 28.50 ～ 33.00V 34.20 ～ 39.60V 39.90 ～ 46.20V 45.60 ～ 52.80V
適応規格 安全規格 UL62368-1, C-UL (equivalent to CAN/CSA-C22.2 No.62368-1), EN62368-1,EN62477-1, 電安法準拠
構造 外形寸法（W×H×D） 75×27×160mm
冷却方法 自然空冷 / 強制通風　※
テクニカルデータ 特性データ
推定寿命データ
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
