LEAシリーズ

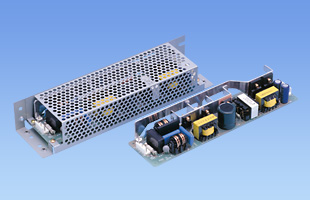

LEA75F

生産中止（2022年11月18日）
UL60950-1
C-UL
EN62368-1
電安法準拠 (DC入力時は除く)

定格入力：AC85 ～ 264V 1Φ
定格出力電力：75W
出力電圧：3.3V、5V、9V、12V、15V、18V、24V、30V、48V

基板単体（ガラスコンポジット採用）
高調波電流規制対応（IEC61000-3-2適合）
ワイド入力（AC85 ～ 264V）
リモートコントロール可能（オプション）
小型、低価格

無償補償期間2年

技術的特徴

ハーネス

種類	型番	説明	PDF	DXF
ハーネス
	H-IN-5	入力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-IN-10	入力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-OU-18	出力用ハーネス、またはコネクタ入出力ノイズフィルタ用ハーネスです（メーカ：J.S.T.）。	PDFダウンロード	-
	H-RC-1	オプション：－Rに対応するハーネスです。	PDFダウンロード	-

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル（SNオプション含む）

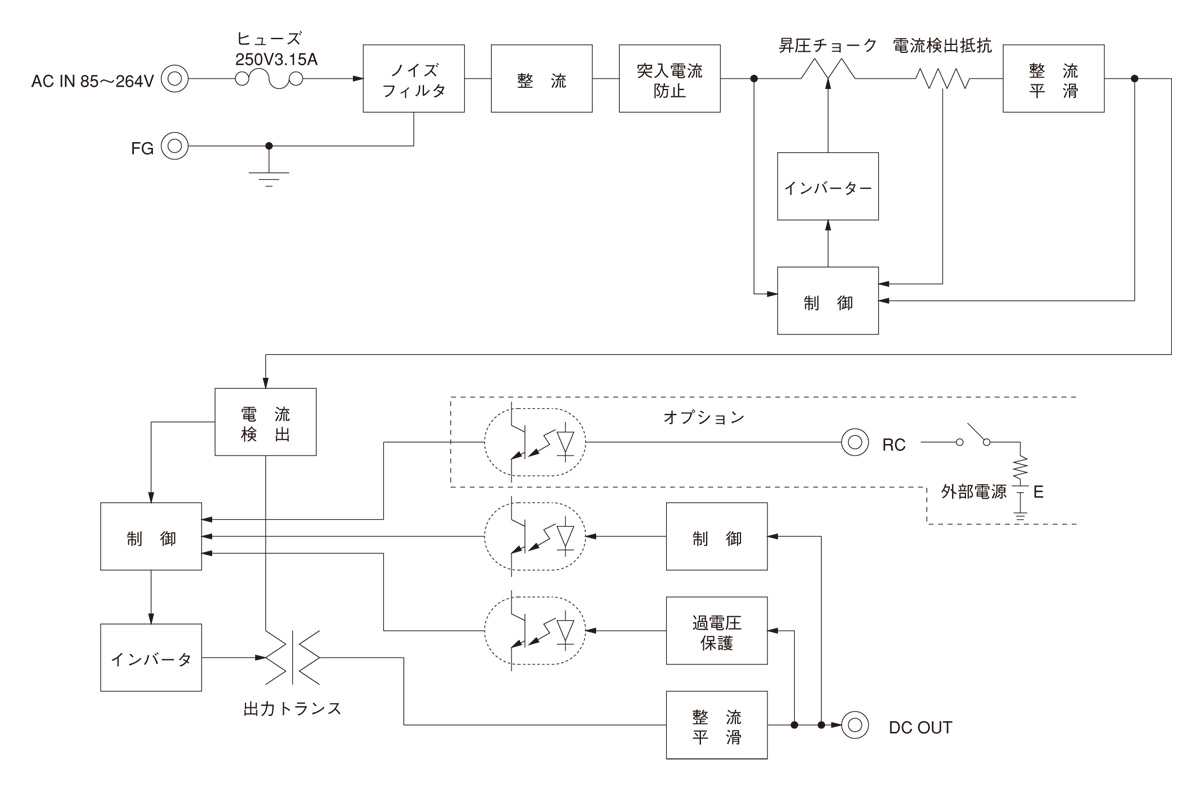

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

NAC-06-472
- 新製品
- 推奨品
- 量産中
- UL1283
- CSA C22.2 No.8 (C-UL)
- DIN EN60939 VDE0565 Teil 3-1
- ENEC (DC入力時は除く)
単相250V　6A　汎用
150ｋHz-1MHz高減衰　1段フィルタ

LHA75F
- 新製品
- 推奨品
- UL62368-1
- C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
- EN62368-1
- 電安法準拠
定格入力：AC85 ～ 264V 1Φ
定格出力電力：75W
出力電圧：3.3V、5V、12V、15V、24V、36V、48V

LEA⁽¹⁾　75⁽²⁾　F⁽³⁾　-　5⁽⁴⁾　-　□⁽⁵⁾　

(1)シリーズ名
(2)定格出力電力
(3)連続入力
(4)定格出力電圧
(5)オプション
C：コーテイング
G：低漏洩電流
J2：ヨーロピアンコネクタ
R：リモートコントロール付
S：シャーシ付
SN：シャーシ・カバー付
Y：ボリューム付

カタログダウンロード

LEA75F仕様（概要）

機種		LEA75F-3R3-Y	LEA75F-5	LEA75F-9	LEA75F-12	LEA75F-15	LEA75F-18	LEA75F-24	LEA75F-24-H	LEA75F-30	LEA75F-48
入力電圧		AC85 ～ 264V 1Φ or DC120 ～ 370V	AC85 ～ 264V 1Φ or DC120 ～ 370V	AC85 ～ 264V 1Φ or DC120 ～ 370V	AC85 ～ 264V 1Φ or DC120 ～ 370V	AC85 ～ 264V 1Φ or DC120 ～ 370V	AC85 ～ 264V 1Φ or DC120 ～ 370V	AC85 ～ 264V 1Φ or DC120 ～ 370V	AC85 ～ 264V 1Φ or DC120 ～ 370V	AC85 ～ 264V 1Φ or DC120 ～ 370V	AC85 ～ 264V 1Φ or DC120 ～ 370V
出力	電力	49.5W	75W	76.5W	75.6W	75W	75.6W	76.8W	76.8W	75W	76.8W
	電圧・電流	3.3V 15A	5V 15A	9V 8.5A	12V 6.3A	15V 5A	18V 4.2A	24V 3.2A	24V 3.2A（ピーク:3.8A）	30V 2.5A	48V 1.6A
	電圧可変範囲	2.85 ～ 3.6V	内部固定（オプションY仕様にて可変可能：±10%）	内部固定（オプションY仕様にて可変可能：±10%）	内部固定（オプションY仕様にて可変可能：±10%）	内部固定（オプションY仕様にて可変可能：±10%）	内部固定（オプションY仕様にて可変可能：±10%）	内部固定（オプションY仕様にて可変可能：±10%）	内部固定（オプションY仕様にて可変可能：±10%）	内部固定（オプションY仕様にて可変可能：±10%）	内部固定（オプションY仕様にて可変可能：±10%）
適応規格	安全規格	UL60950-1, C-UL, EN62368-1, 電安法準拠 (DC入力時は除く)
構造	外形寸法（W×H×D）	55×32×222mm
構造	冷却方法	自然空冷
テクニカルデータ	特性データ						-		-
	推定寿命データ								-
	EMCデータ								-
	信頼性
	MTBF								-
