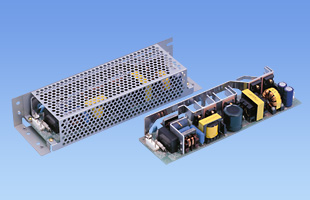

LEAシリーズ

LEA100F

  • 生産中止 （2022年11月18日）
  • UL60950-1
  • C-UL
  • EN62368-1
  • 電安法準拠 (DC入力時は除く)
  • RoHS
    UL・C-UL
    TUV
    CE
    UKCA
定格入力：AC85 ～ 264V 1Φ
定格出力電力：100W
出力電圧：3.3V、5V、9V、12V、15V、18V、24V、30V、48V

基板単体（ガラスコンポジット採用）
高調波電流規制対応（IEC61000-3-2適合）
ワイド入力（AC85 ～ 264V）
リモートコントロール可能（オプション）
小型、低価格

無償補償期間2年

技術的特徴

ハーネス

種類 型番 説明 PDF DXF
ハーネス
H-IN-5 入力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-IN-10 入力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-OU-10 出力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-RC-1 オプション：－Rに対応するハーネスです。 PDFダウンロード -
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル（SNオプション含む）

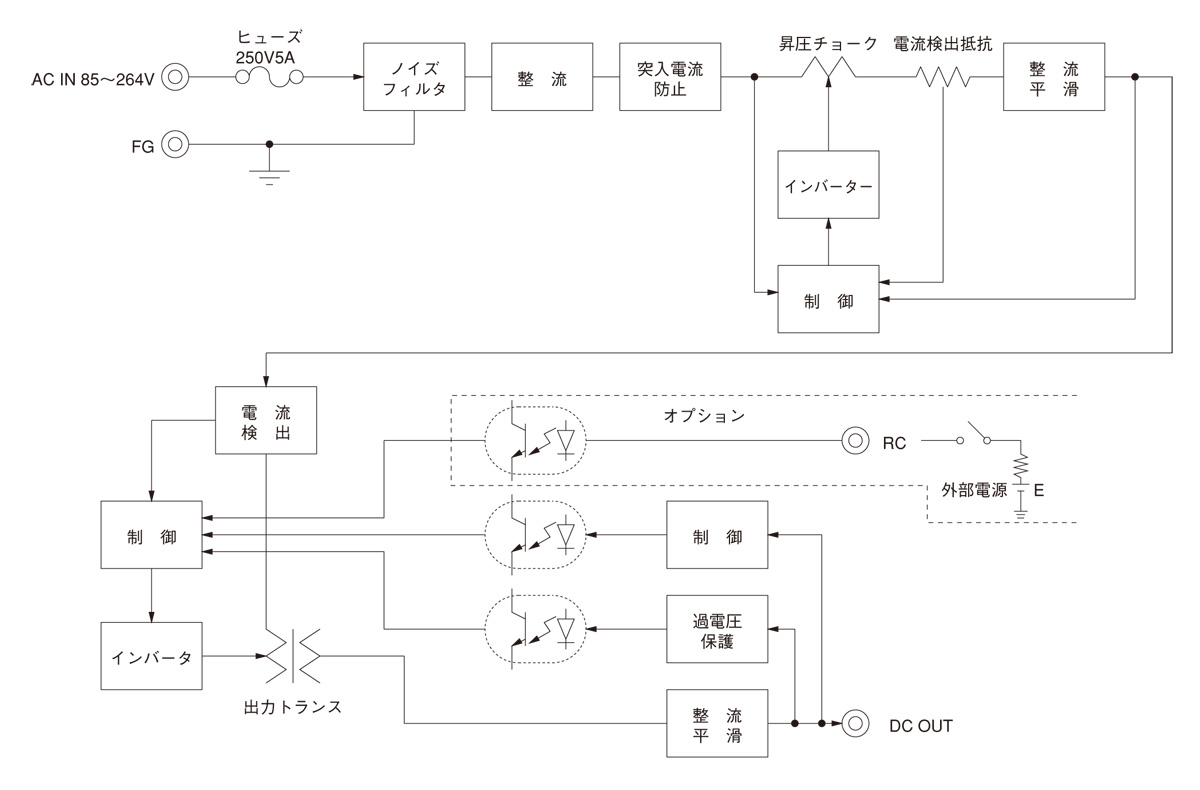

ブロックダイヤグラム

/tool/tag/fig/blo_lea100f.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

  • NAC-06-472

    • 新製品
    • 推奨品
    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　6A　汎用
    150ｋHz-1MHz高減衰　1段フィルタ

  • LHA100F

    • 新製品
    • 推奨品
    • UL62368-1
    • C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
    • EN62368-1
    • 電安法準拠
    • RoHS

    定格入力：AC85 ～ 264V 1Φ
    定格出力電力：100W
    出力電圧：5V、12V、15V、24V、36V、48V

  • LHP150F

    • 新製品
    • 推奨品
    • UL62368-1
    • C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
    • EN62368-1
    • EN62477-1
    • 電安法準拠
    • RoHS

    定格入力：85 ～ 264VAC 1Φ
    定格出力電力：150W
    出力電圧：24V、30V、36V、42V、48V

LEA(1)　100(2)　F(3)　-　5(4)　-　□(5)　

(1)シリーズ名
(2)定格出力電力
(3)連続入力
(4)定格出力電圧
(5)オプション
C：コーテイング
G：低漏洩電流
J2：ヨーロピアンコネクタ
R：リモートコントロール付
S：シャーシ付
SN：シャーシ・カバー付
Y：ボリューム付
カタログダウンロード

LEA100F仕様（概要）

機種 LEA100F-3R3-Y LEA100F-5 LEA100F-9 LEA100F-12 LEA100F-15 LEA100F-18 LEA100F-24 LEA100F-24-H LEA100F-30 LEA100F-48
入力電圧 AC85 ～ 264V 1Φ or DC120 ～ 370V AC85 ～ 264V 1Φ or DC120 ～ 370V AC85 ～ 264V 1Φ or DC120 ～ 370V AC85 ～ 264V 1Φ or DC120 ～ 370V AC85 ～ 264V 1Φ or DC120 ～ 370V AC85 ～ 264V 1Φ or DC120 ～ 370V AC85 ～ 264V 1Φ or DC120 ～ 370V AC85 ～ 264V 1Φ or DC120 ～ 370V AC85 ～ 264V 1Φ or DC120 ～ 370V AC85 ～ 264V 1Φ or DC120 ～ 370V
出力 電力 66W 100W 103.5W 102W 100.5W 100.8W 103.2W 103.2W 105W 105.6W
電圧・電流 3.3V 20A 5V 20A 9V 11.5A 12V 8.5A 15V 6.7A 18V 5.6A 24V 4.3A 24V 4.3A（ピーク:5.0A） 30V 3.5A 48V 2.2A
電圧可変範囲 2.85 ～ 3.6V 内部固定（オプションY仕様にて可変可能：±10%） 内部固定（オプションY仕様にて可変可能：±10%） 内部固定（オプションY仕様にて可変可能：±10%） 内部固定（オプションY仕様にて可変可能：±10%） 内部固定（オプションY仕様にて可変可能：±10%） 内部固定（オプションY仕様にて可変可能：±10%） 内部固定（オプションY仕様にて可変可能：±10%） 内部固定（オプションY仕様にて可変可能：±10%） 内部固定（オプションY仕様にて可変可能：±10%）
適応規格 安全規格 UL60950-1, C-UL, EN62368-1, 電安法準拠 (DC入力時は除く)
構造 外形寸法（W×H×D） 62×35×222mm
冷却方法 自然空冷
テクニカルデータ 特性データ - - - -
推定寿命データ -
EMCデータ -
信頼性
MTBF -

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
