LDA50F｜LDAシリーズ｜電源｜製品情報

LDAシリーズ

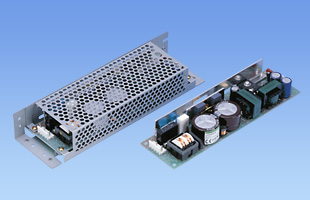

LDA50F

生産中止（2022年11月18日）
UL60950-1
CSA C22.2 No.60950-1
EN62368-1
電安法準拠

定格入力：AC85 ～ 264V 1Φ
定格出力電力：50W
出力電圧：3V、5V、9V、12V、15V、18V、24V、30V

基板単体（ガラスコンポジット採用）
ワイド入力●LDA10 ～ 75F（AC85 ～ 264V）
●LDA100, 150, 300W（AC85 ～ 132V / AC170 ～ 264V）
突入電流防止回路、過電流、過電圧保護回路付
小型、低価格

無償補償期間2年

技術的特徴

ハーネス

種類	型番	説明	PDF	DXF
ハーネス
	H-IN-5	入力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-IN-10	入力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-OU-9	出力用ハーネス、またはコネクタ入出力ノイズフィルタ用ハーネスです（メーカ：J.S.T.）。	PDFダウンロード	-
	H-RC-1	オプション：－Rに対応するハーネスです。	PDFダウンロード	-

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル（SNオプション含む）

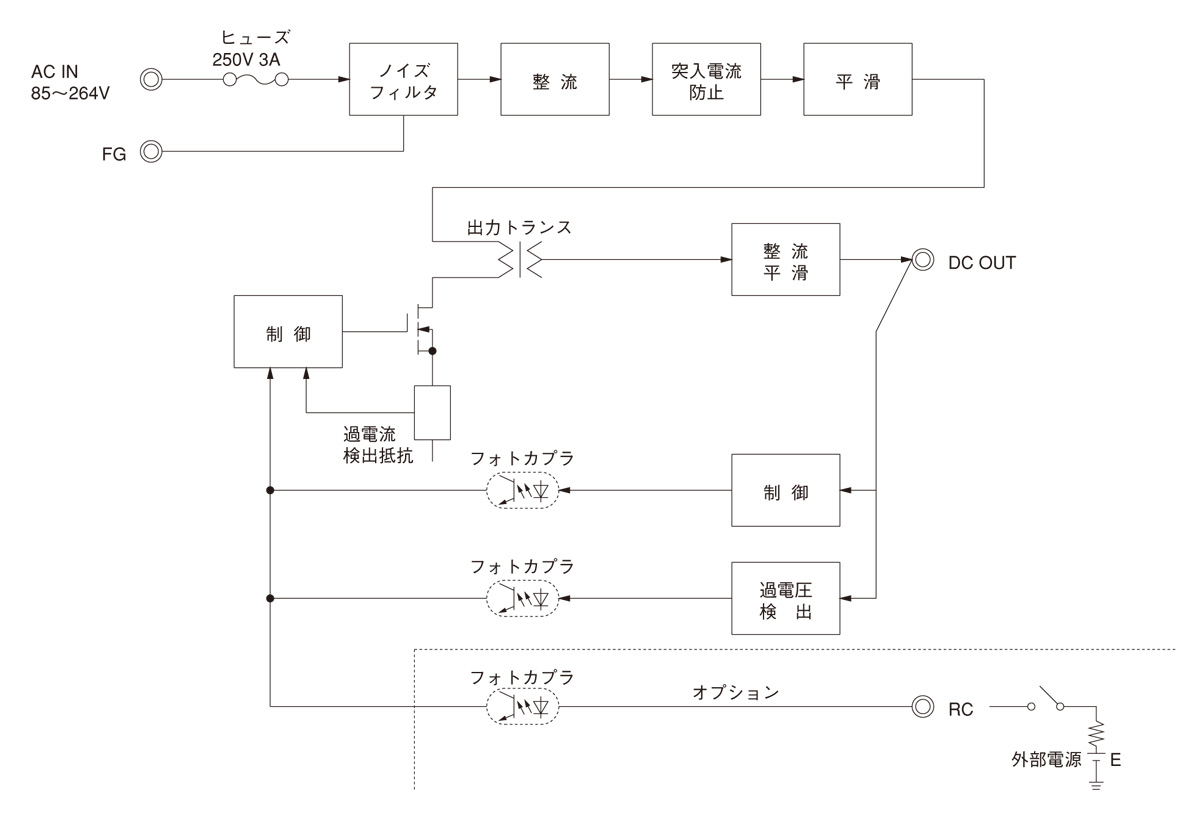

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

NAC-06-472
- 新製品
- 推奨品
- 量産中
- UL1283
- CSA C22.2 No.8 (C-UL)
- DIN EN60939 VDE0565 Teil 3-1
- ENEC (DC入力時は除く)
単相250V　6A　汎用
150ｋHz-1MHz高減衰　1段フィルタ

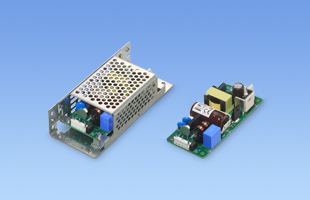

LHA50F
- 新製品
- 推奨品
- UL62368-1
- C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
- EN62368-1
- 電安法準拠
定格入力：AC85 ～ 264V 1Φ
定格出力電力：50W
出力電圧：3.3V、5V、12V、15V、24V、36V、48V

LDA⁽¹⁾　50⁽²⁾　F⁽³⁾　-　5⁽⁴⁾　-　□⁽⁵⁾　

(1)シリーズ名
(2)定格出力電力
(3)連続入力
(4)定格出力電圧
(5)オプション
C：コーティング
G：低漏洩電流
R：リモートコントロール付
S：シャーシ付
SN：シャーシ・カバー付
Y：ボリューム付

カタログダウンロード

LDA50F仕様（概要）

機種		LDA50F-3	LDA50F-5	LDA50F-9	LDA50F-12	LDA50F-15	LDA50F-18	LDA50F-24	LDA50F-24-H	LDA50F-24-HR	LDA50F-30
入力電圧		AC85 ～ 264V 1Φ or DC110 ～ 370V	AC85 ～ 264V 1Φ or DC110 ～ 370V	AC85 ～ 264V 1Φ or DC110 ～ 370V	AC85 ～ 264V 1Φ or DC110 ～ 370V	AC85 ～ 264V 1Φ or DC110 ～ 370V	AC85 ～ 264V 1Φ or DC110 ～ 370V	AC85 ～ 264V 1Φ or DC110 ～ 370V	AC85 ～ 264V 1Φ or DC110 ～ 370V	AC85 ～ 264V 1Φ or DC110 ～ 370V	AC85 ～ 264V 1Φ or DC110 ～ 370V
出力	電力	30W	50W	50.4W	51.6W	52.5W	50.4W	50.4W	50.4W	50.4W	51W
	電圧・電流	3V 10A	5V 10A	9V 5.6A	12V 4.3A	15V 3.5A	18V 2.8A	24V 2.1A	24V 2.1A（ピーク:3A）	24V 2.1A（ピーク:3A）	30V 1.7A
	電圧可変範囲	2.85 ～ 3.6V	内部固定（オプションY仕様にて可変可能：5, 9, 12, 15, 18, 24, 30V ±10%）	内部固定（オプションY仕様にて可変可能：5, 9, 12, 15, 18, 24, 30V ±10%）	内部固定（オプションY仕様にて可変可能：5, 9, 12, 15, 18, 24, 30V ±10%）	内部固定（オプションY仕様にて可変可能：5, 9, 12, 15, 18, 24, 30V ±10%）	内部固定（オプションY仕様にて可変可能：5, 9, 12, 15, 18, 24, 30V ±10%）	内部固定（オプションY仕様にて可変可能：5, 9, 12, 15, 18, 24, 30V ±10%）	内部固定（オプションY仕様にて可変可能：5, 9, 12, 15, 18, 24, 30V ±10%）	内部固定（オプションY仕様にて可変可能：5, 9, 12, 15, 18, 24, 30V ±10%）	内部固定（オプションY仕様にて可変可能：5, 9, 12, 15, 18, 24, 30V ±10%）
適応規格	安全規格	UL60950-1, CSA C22.2 No.60950-1, EN62368-1, 電安法準拠
構造	外形寸法（W×H×D）	55×26×195mm
構造	冷却方法	自然空冷
テクニカルデータ	特性データ									-
	推定寿命データ								-	-
	EMCデータ								-	-
	信頼性
	MTBF								-	-
